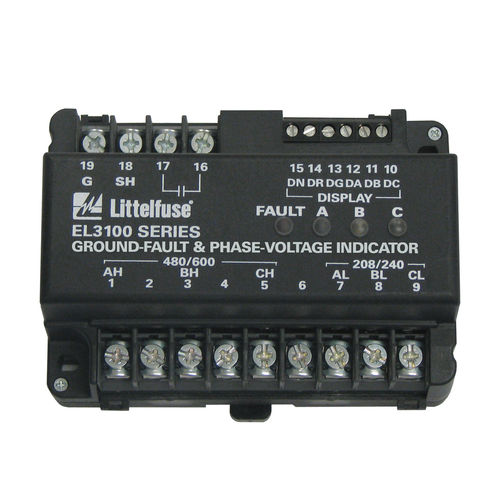

Работает в незаземленных системах переменного тока. EL3100 — это система индикации замыканий на землю и фазного напряжения с автономным питанием для трехфазных систем. EL3100 соответствует требованиям Национального электротехнического кодекса (NEC, статья 250.21(B)) и Канадского электротехнического кодекса (CEC) к детекторам заземления для незаземленных систем переменного тока. На EL3100 предусмотрены подключения напряжения для систем на 208, 240, 480 и 600 В. Три зеленых светодиода на EL3100 указывают на наличие напряжения между фазой и землей, а один красный светодиод указывает на замыкание на землю. EL3100 может работать автономно или с пятью выносными светодиодными индикаторами. Выход полупроводникового реле обеспечивает индикацию замыкания на землю. Выходное реле замыкается, когда трехфазное нейтральное напряжение смещается в результате утечки на землю.
Технические характеристики
ХарактеристикиИзмеренное значениенапряжение, замыкание на землюОтображениеLEDТипДин-рейка
