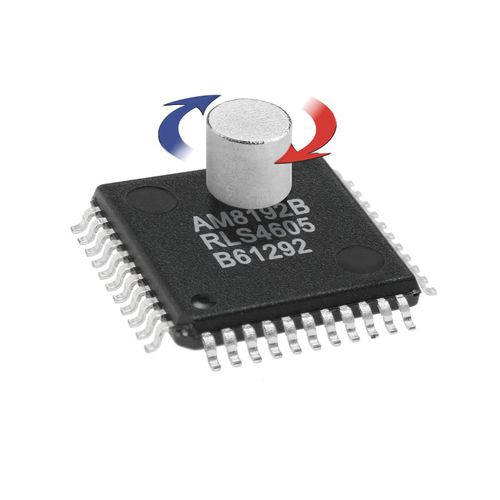

Высококачественный магнит цилиндрической формы имеет диаметральную поляризацию и выбран на заводе для обеспечения максимальной точности. Выходные синусоидальные и косинусоидальные напряжения матрицы датчиков Холла изменяются в зависимости от положения магнита. Аналоговые сигналы затем преобразуются в данные о местоположении с помощью настраиваемого интерполятора (до 13 бит). Особенности Бесконтактное кодирование углового положения на 360° Абсолютный энкодер с разрядностью до 13 бит. Диапазон двоичных и десятичных разрешений. Источник питания 5 В. Пакет SMD LQFP44. Преимущества. Идеально подходит для суровых условий эксплуатации благодаря магнитному датчику. Полное решение «система на кристалле». Соответствует RoHS.
Технические характеристики
ХарактеристикиТипабсолютнаяТехнологиямагнитнаяКонструкциябесконтактныйВыходной сигналсинусоидальныйПрименение для суровых условийДругие характеристикивысокая точность, быстродействие, IC
