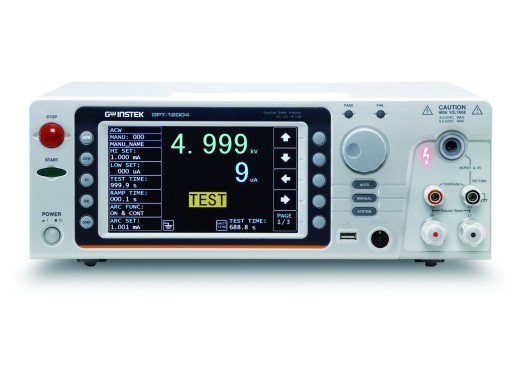

Тестеры Hi-pot серии GPT-12000 от GW Instek — это бюджетные тестеры Hi-pot. GPT-12004 способен выполнять испытания на устойчивость к переменному и постоянному току, а также испытания на изоляцию и заземление. Этот тестер Hi-pot является хорошим выбором благодаря своим многочисленным функциям и максимальному испытательному напряжению 5 кВ. Кроме того, GPT-12000 содержит автоматический анализатор и табличный тест, а также функцию статистики. Серия GPT-12000 имеет тестовую мощность 200 ВА и возможность тестирования емкостной нагрузки до 47 мкФ.
Тестеры созданы для простоты использования, ЖК-дисплей высокого разрешения наглядно показывает, какие настройки выбраны, и соответствует ли объект испытаний установленным требованиям. Устройства соответствуют требованиям испытаний IEC, EN, UL, CSA, GB, JIS и других. Кроме того, эти тестеры Hi-Pot соответствуют стандарту IEC 61010-2-034.
GPT-12000 можно подключить к компьютеру через хост-порт USB, RS-232C и, опционально, GPIB, чтобы иметь возможность хранить данные.
При работе с высоким напряжением, например 5 кВ, важно не допустить возникновения проблем с безопасностью. Тестеры спроектированы так, чтобы свести к минимуму это изменение, поэтому при завершении теста или возникновении опасной ситуации они отключают напряжение.
Тестеры предлагают возможность сохранить 100 настроек по умолчанию. Из них 16 можно выполнить автоматически одним нажатием кнопки.
Испытания
Hi-pot (выдерживает постоянный/переменный ток)
Цель: предотвратить поражение пользователей изделия электрическим током, например, из-за нарушения электрической изоляции.
Метод: Измеряя величину тока утечки между частью высокого напряжения и «безопасной» частью низкого напряжения при использовании продукта в режиме высокого напряжения, можно определить, могут ли возникнуть опасные ситуации.
Испытание изоляции
Цель: проверить качество изоляции
Метод: как и в случае с испытанием Hi-pot, измерить величину тока, утекающего из высоковольтной части. к низковольтной части цепи.
Заземление
Цель: проверить, хорошо ли соединены какие-либо коммутационные проводящие части и их заземление.
Метод: проверить, существует ли электрический путь между проводящими металлами и землей. источника питания. Проверяется качество пути
Обнаружение дуги
Цель: Выявить потенциальные проблемы, такие как ослабление винтов или плохая изоляция.
Метод: Измерить продолжительность дуги. пик тока, возникающий при резком изменении напряжения питания. Обычно это делается во время измерения Hi-Pot. Модели
Разница между моделями серии GPT-12000 поясняется в таблице ниже.
МодельACDCIСопротивление изоляцииGroundbondGroundcontinuityЦена GPT-12001 1580 1580,00 € Вкл. НДС GPT-12002 1825 €1 825,00 Искл. НДС GPT-12003 1950 г. 1 950,00 евро Не вкл. НДС GPT-12004 2900 2900,00 € Искл. Технические характеристики НДС Диапазон выходного напряжения 0,050–5000 кВ переменного тока Разрешение выходного напряжения 1 В Максимальная мощность 200 ВА Максимальный ток 40 мА (0,5–5 кВ)
10 мА (0,05–0,5 кВ) Форма сигнала выходного напряжения Синусоидальный, 50/60 Гц (по выбору) Дисплей 7-дюймовый цветной ЖК-дисплей Интерфейс USB 2.0, RS232C, сигнальный ввод/вывод, (опционально GPIB) Вес (без коробки) 15 кг Размеры 380 x 148 x 454 мм (ШxВxГ) Опции GPIB С этим Опционально тестеры высоких потенциометров серии GPT-12000 дополнены соединением GPIB. Это опция, устанавливаемая пользователем. GPT-12000 Расширение GPIB 265 265,00 € Вкл. Информация об НДС Добавить в корзину Аксессуары
Тестер GPT-12004 будет поставляться в комплекте:
- Краткое руководство пользователя
- Шнур питания
- Кнопка блокировки
- Кабель дистанционного подключения GHT-119
- Измерительный провод GHT-115
- Измерительный провод GTL-215
