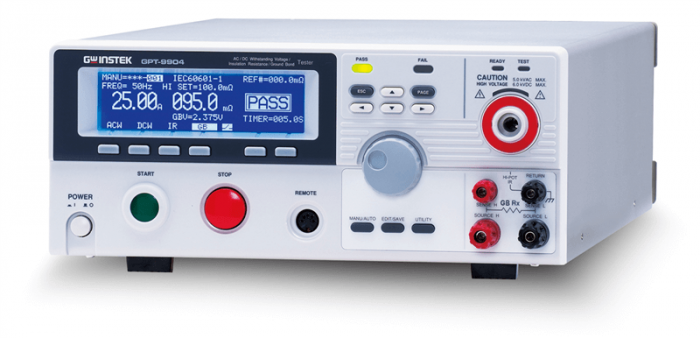

GPT-9904 Instek HiPot

Характеристики:

• Тестовая мощность переменного тока 500 ВА
• ЖК-дисплей с точечной матрицей цвета голубого льда, 240×64
• Функция развертки для анализа характеристик тестируемого устройства
• Измерение сопротивления изоляции до 50 ГОм (GPT-9903A/9904)
• Ручной/автоматический режим
• Функциональная клавиша для быстрого выбора
• Яркая вспышка для предупреждение и индикация состояния
• Функция защитной БЛОКИРОВКИ
• Операция включения при пересечении нуля
• Контролируемое время разгона
• Измерение истинного среднеквадратичного значения тока
• Высокое разрешение: 1 мкА для измерения тока, 2 В для установки напряжения.
• ШИМ-усилитель для повышения энергоэффективности и надежного тестирования.
• Макс. Блок памяти 100 для настройки условий тестирования (шага). И каждый шаг может быть назван индивидуально.
• Удаленный терминал на передней панели для управления «пуском» и «остановкой».
• Доступен выход на задней панели
• Интерфейс: RS -232C, USB-устройство, сигнальный ввод-вывод и GPIB (дополнительно)

Надежная основа для надежного, безопасного и практичного тестирования на соответствие требованиям безопасности

GWInstek представляет новую систему безопасности семейство тестеров серии GPT-9900 с максимальной выходной мощностью 500 ВА. Это семейство из четырех устройств, включая GPT-9904, GPT-9903A, GPT-9902A и GPT-9901A, предназначено для обслуживания рынка с более высокими требованиями к мощности для испытаний на безопасность электронных продуктов и компонентов. Серия GPT-9000 поддерживает основные тестовые элементы среди всех необходимых для соответствия стандартам безопасности, таким как IEC, EN, UL, CSA, GB, JIS и другим правилам безопасности

Серия GPT-9900 построен на платформе максимальной выходной мощности переменного тока 500 ВА. GPT-9904 — это модель 4-в-1, способная выполнять испытания на стойкость к переменному току, постоянному току, сопротивление изоляции и заземление, тогда как GPT-9903A — это модель 3-в-1, способная выполнять испытания на стойкость к переменному и постоянному току и испытания сопротивления изоляции. GPT-9902A способен выполнять испытания на устойчивость как к переменному, так и к постоянному току, в то время как GPT-9901A может выполнять только испытания на устойчивость к переменному току. Тестер безопасности серии GPT-9900 использует все хорошие функции и преимущества серии GPT-9800. Высокоэффективный ШИМ-усилитель является ядром конструкции платформы GPT-9900, препятствующей влиянию колебаний напряжения входного источника переменного тока. Выходное напряжение автоматически отключается (в течение 150 мкс) при обнаружении аномального выходного напряжения или срабатывания ограничения тока во время тестирования, чтобы защитить оператора от опасных травм. Серия GPT-9900 автоматически разряжает тестируемое устройство после каждого испытания, чтобы устранить чрезмерное напряжение, остающееся на тестируемом устройстве.

Следуя продуманной и простой в использовании концепции, серия GPT-9900 оснащена простая и понятная компоновка панели, матричный ЖК-дисплей высокого разрешения и цветные светодиодные индикаторы позволяют операторам легко и быстро интерпретировать результаты измерений. В качестве дополнения к тестерам безопасности 200 ВА, серия GPT-9900 разработана на базе выходной платформы 500 ВА для улучшения всех основных функций тестирования, включая устойчивость к переменному току (5 кВ переменного тока/100 мА), устойчивость к постоянному току (6 кВ постоянного тока/20 мА), изоляцию испытания сопротивления (от 50 В до 1000 В постоянного тока/50 ГОм макс.) и заземления (макс. 32 А переменного тока/макс. 650 мОм) с возможностью измерения высокой мощности. Кроме того, продолжительность теста, время разгона и верхний/нижний пределы выходного напряжения полностью регулируются, что позволяет проводить широкий спектр тестов безопасности с точными результатами измерений. Функция «Sweep» серии GPT-9900 позволяет отображать результаты тестирования точка за точкой на протяжении всего периода тестирования для формирования графика трассировки. Этот графический дисплей выполняет проверку характеристик тестируемого устройства путем наблюдения за реакцией параметра на изменения приложенного напряжения или тока или времени тестирования. На графике доступен подвижный маркер для получения показаний интересующего параметра.

Другие важные функции и особенности серии GPT-9900 включают выход на заднюю панель для системных приложений, обнаружение обрыва цепи для обеспечения надлежащее подключение оборудования для проверки заземления, 100 наборов памяти для сохранения и вызова настроек панели для отдельных или последовательных испытаний, удаленный выходной двухпозиционный терминал на передней панели и порт ввода/вывода сигнала на задней панели, предусмотренные как средства дистанционного управления запуском/остановкой тестера безопасности, а также интерфейсы RS-232C, USB и GPIB (дополнительно) для удаленного управления с ПК и регистрации результатов испытаний.

Технические характеристики
