Характеристики:
- Испытания на электромагнитные помехи
- Обеспечивает стабильный импеданс для терминалов EUT и эталонного заземления в пределах диапазона кондуктивных помех
- Изолирует нежелательные сетевые сигналы от питания блок питания
- Только соединяет напряжение помех измеряемого устройства с приемником
- В соответствии со стандартными требованиями CISPR16-1-2
- Использует стандартный выходной разъем BNC с 50 Выходной импеданс в Ом
- Соответствует любым измерительным устройствам, таким как приемники и анализаторы спектра
- Оборудован функцией искусственной руки, которая имитирует измерение ручного типа
- Фильтр верхних частот 9 кГц и 150 кГц функция выбора, которая позволяет продукту выбирать правильные фильтры в соответствии с применимым стандартом.
- Подходит для измерения проводимости устройства фазы сигнала (напряжения помехи)
Аксессуары:
- Немецкий стандарт на разъем GB
- Соединительный провод BNC
- Адаптер BNC-F на N Type-M
- Руководство пользователя
- Гарантийный талон
- Отчет об испытаниях

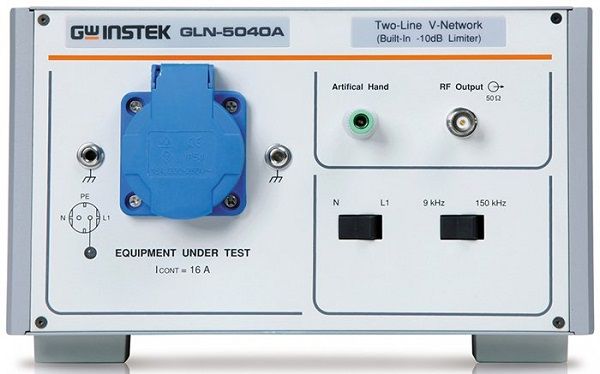

Сеть стабилизации импеданса линии Instek GLN-5040A используется для тестирования электромагнитных помех. Он обеспечивает стабильный импеданс клемм EUT и эталонного заземления в пределах диапазона кондуктивных помех. GLN-5040A также изолирует нежелательные сетевые сигналы от блока питания и передает на приемник только напряжение помех измеряемого устройства. Производительность продукта соответствует стандартным требованиям CISPR16-1-2 для V-образных сетей с моделируемым импедансом 50 мкГн + 5 Ом) || 50 Ом в диапазоне частот от 9 кГц до 30 МГц. В нем используется стандартный выходной разъем BNC с выходным сопротивлением 50 Ом, что позволяет использовать его с любыми измерительными устройствами, такими как приемники и анализаторы спектра. Продукт оснащен функцией искусственной руки, которая имитирует измерение ручного типа, функцией выбора фильтра верхних частот 9 кГц и 150 кГц, которая позволяет продукту выбирать правильные фильтры в соответствии с соответствующим стандартом. GLN-5040A также подходит для измерения проводимости устройств фазы сигнала (напряжения помех). Из-за принципов конструкции может существовать большой ток утечки. Рекомендуется заземлять устройство при использовании, а при необходимости использовать изолирующий трансформатор. Вы можете использовать GIT-5060 с выходной мощностью 900 ВА, что соответствует требованиям большинства тестового оборудования.
Технические характеристики
| Manufacturer | Instek |
|---|---|
| Condition | New |
| Frequency | 30 MHz |
| Current | 15 A |
