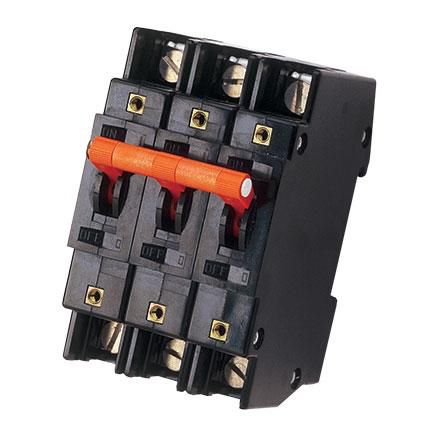

Разработанные специально для 35-миллиметровой симметричной DIN-рейки, устройства защиты магнитных цепей Airpax IALHR, IULHR и IELHR обеспечивают преимущества быстрого и легкого монтажа или демонтажа, что приводит к эффективному и экономичному подключению при экономии места. Эти устройства защиты цепей доступны в 1-, 2-, 3- и 4-полюсных моделях с возможностью выбора цвета рукоятки с маркировкой включения/выключения и международной маркировкой входов/выходов. Эти устройства защиты соответствуют стандартам UL и CSA, а также требованиям IEC и VDE к расстояниям. Типичные области применения включают компьютеры и периферийное оборудование, телекоммуникации, медицинское оборудование, станки и приборы управления технологическими процессами. Они обеспечивают надежную работу, связанную с защитой магнитной цепи. Монтаж. Эти устройства защиты цепей предназначены для установки на стандартные DIN-рейки шириной 35 мм, например 35×7,5 или 35×15 согласно DIN EN50022. Другие специальные рейки можно приобрести у поставщиков, которые обеспечивают средства крепления компонентов, не монтируемых по стандарту DIN, с помощью специальных невыпадающих контргаек. Последовательное отключение Наиболее популярной конфигурацией магнитных устройств защиты является последовательное отключение, при котором чувствительная катушка и контакты включены последовательно с защищаемой нагрузкой. Положение ручки удобно указывает на состояние цепи. Помимо обеспечения обычной защиты от перегрузки по току, он одновременно используется в качестве двухпозиционного выключателя. Только переключатель В случае, если защита от перегрузки по току нежелательна, катушечный механизм можно удалить, что обеспечивает превосходный недорогой одно- или многополюсный выключатель питания. Сопротивление изоляции минимум 100 МОм при напряжении 500 В постоянного тока между всеми электрически изолированными клеммами.
Технические характеристики
ХарактеристикиТипгидравлически-магнитныйЭлектрические характеристикиAC/DCКоличество полюсоводнополюсный, 3-полюсный, 4-полюсный, 2-полюсныйДругие характеристикиДин-рейка, высокопроизводительнаяПервичный ток
Макс.: 100 А
Мин.: 0,2 А
В переменного тока
250 В, 277 В, 400 В, 415 В
В постоянного тока
80 В
