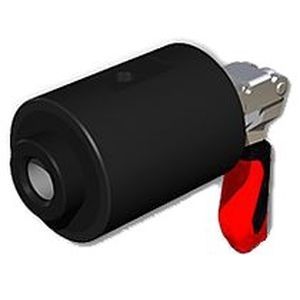

Для испытаний под давлением и вакуумом на компонентах с различным внешним диаметром Применение Система быстрого соединения innomatec connec ® типа KA-M герметизирует трубы, соединительные детали, шланги и все типы цилиндрических тел и подключает их к нужной системе управления. Овальная, шероховатая а литые поверхности с большим допуском на уплотнительную поверхность герметизируются радиально. Принцип действия и принцип действия Система быстрого соединения innomatec connec ® типа KA-M может быть прикреплена/подведена к испытуемому образцу вручную или с помощью автоматического инструмента. Быстродействующий соединитель управляется пневматически с помощью управляющего воздуха. Уплотнение комплектуется гибким резиновым уплотнителем. Система заполняется или герметизируется через тестовое соединение. После завершения испытаний из управляющего соединения удаляется воздух, давление в уплотнении сбрасывается, и соединение можно снять/отсоединить. В зависимости от диаметра, рабочего давления или состояния поверхности (маслянистой и т. д.) соединение должно быть оборудовано скользящей перегородкой. Герметичная система Система быстрого соединения innomatec connec ® обладает превосходными герметизирующими свойствами («гелиеустойчивая»). Срок службы резинового уплотнения рассчитан на серийное производство. Резиновые уплотнения очень легко заменить без инструментов. Специальные конструкции Существует ряд специальных конструкций соединений для конкретных применений с ограничением хода, скользящими барьерами, опорными корпусами или специальными уплотнениями для особых условий окружающей среды. Размеры подключения можно адаптировать под задачу для конкретных случаев. Также для отдельных частей. Мы с нетерпением ждем вашего запроса. Для этого используйте наш контрольный список. Аксессуары Мы можем поставить вам следующие аксессуары и детали.
Технические характеристики
ХарактеристикиПрименениегидравлические, для сжатого воздуха, для газаНавесное оборудование span>быстрыйМатериалПА, латунь, нержавеющая сталь, алюминийДругие характеристикивакуум, испытаниеДиаметр
Макс.: 300 мм (11,811 дюйма)
Мин.: 1 мм (0,039 дюйма) )
Рабочее давление
Макс.: 8 бар (116,03 фунтов на квадратный дюйм)
Мин.: -1 бар (-14,5 фунтов на квадратный дюйм)
