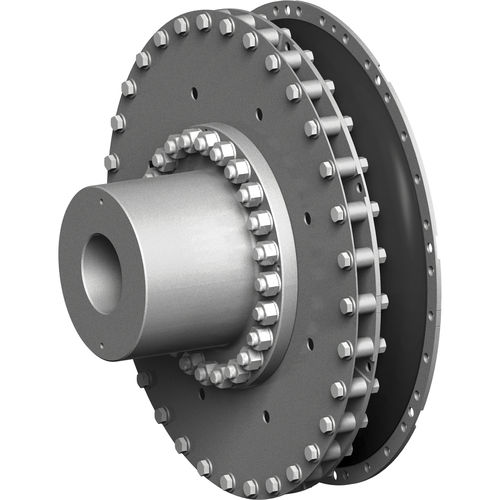

Двигатели с жестким или гибким креплением, такие как компрессоры или насосы с высоким диапазоном крутящего момента. В дополнение к универсальной муфте RATO S очень гибкая муфта RATO R была специально разработана для использования в установках, требующих высокого уровня крутильной гибкости и устойчивости к перекосу. Характерными особенностями конструкции являются высокая динамическая грузоподъемность и хорошие вращательные динамические свойства благодаря низкой инерции вращения. Область применения – прежде всего компрессоры или системы привода насосов от дизельного или электродвигателя. В диапазоне крутящих моментов от низкого до среднего, где практически осуществима транспортировка и установка целого элемента, муфта RATO R является дополнительной альтернативой. Преимущества Различная крутильная жесткость и конструкции элементов обеспечивают превосходную координацию крутильных колебаний и, следовательно, доступность системы привода. Мягкие круглые диафрагмы обеспечивают эффективную защиту подшипника вала с развязкой осевой вибрации. Отличные характеристики шумоподавления за счет исключения прямого контакта с металлом.
Технические характеристики
ХарактеристикиТипгибкийПрименение продуктавал , насос, двигательДругие характеристикикрутящий момент, компенсационный, высокооборотныйСистема установкифланцеваяКрутящий момент
Макс. 337 500 Нм (248 927,2254 фут-фунтов)
Мин.: 15 500 Нм (11 432,2133 фут-фунтов). фунт)
Скорость вращения
Макс.: 2750 об/мин (17278,76 рад/мин-1)
Мин. : 750 об/мин (4712,39 рад/мин-1)
