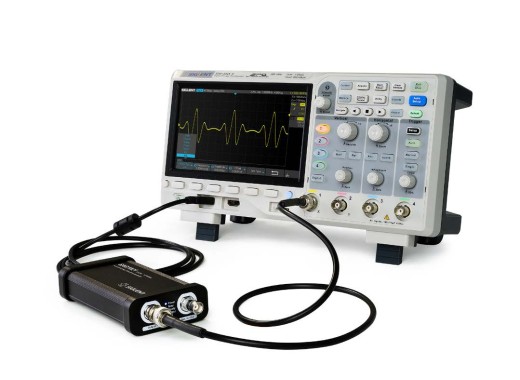

Этот генератор функций можно использовать с 4-канальными осциллографами SDS1000X-E и всеми осциллографами SDS2000X-E или SDS5000X.
Он подключается через USB и способен генерировать сигналы частотой 25 МГц с 16 тыс. точек на 1 канале.
Внимание! Для работы этого генератора функций требуется специальное программное обеспечение. Существует две версии этого программного обеспечения: одна для прицелов 1000X-E и 2000X-E и одна для прицелов 5000X. С помощью раскрывающегося списка вверху этой страницы вы можете выбрать подходящее программное обеспечение.
Технические характеристики Каналы 1 (изолированный) Выходная частота 25 МГц Частота дискретизации 125 Мвыб/с Разрешение по частоте 1 Гц Точность по частоте +, 50 ppm Разрешение по вертикали 14 бит Диапазон амплитуды -1,5 В ~ +1,5 В (50 Ом) — 3 В ~ +3 В (High-Z) Типы сигналов Синусоидальный, прямоугольный, линейно изменяющийся, импульсный, шумовой, постоянный ток и 45 встроенных сигналов Выходной импеданс 50 Ом+2% Защита Защита от перенапряжения, защита от ограничения тока
