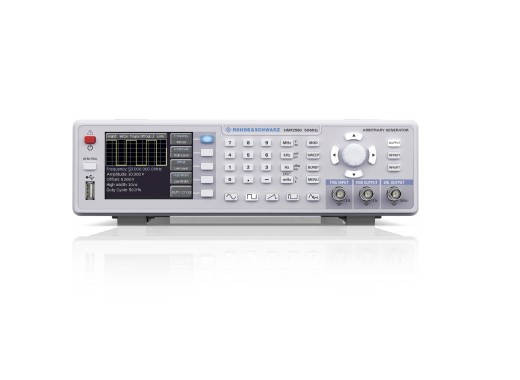

Функциональный генератор Rohde & Schwarz HMF2550 относится к серии HMF2500 и имеет максимальную полосу пропускания 50 МГц.
Функциональные генераторы серии HMF2500 компании Rohde & Schwarz способны отображать различные подробные сигналы и не содержат вентиляторов. Функциональные генераторы имеют частоту дискретизации 250 Мвыб/с. Выходной сигнал отображается на дисплее, сравнимый с входящим сигналом на осциллографе. С помощью прилагаемого программного обеспечения для ПК можно генерировать собственные сигналы. Серия Rohde & Schwarz HMF2500 позволяет генерировать стандартные сигналы, такие как синусоидальные, прямоугольные, импульсные, пилообразные и треугольные, а также сигналы произвольной формы, такие как шум, синусоидальная функция, экспоненциальный рост и экспоненциальный спад.
Обзор модели
Функциональные генераторы серии HMF2500 в основном различаются по полосе пропускания и цене.
Модель HMF2525 HMF2550 Полоса пропускания 10 Гц – 25 МГц* 10 Гц – 50 МГц* Цена 1446,28 1 446,28 евро Без учета. НДС 1747,93 €1 747,93 Искл. НДС
* Некоторые типы сигналов, такие как импульсные, пилообразные и треугольные сигналы, ограничены в своей полосе пропускания более низкими частотами. В даташите вы найдете дополнительную информацию об этом, а также о других особенностях устройства.
Технические характеристики Каналы1 Частота выборки до 250 Мвыб/с Разрешение по вертикали14 бит Длина сигнала произвольной формы до 256 кПач Основные формы сигналаСинусоидальный, прямоугольный, импульсный, пилообразный, треугольный Встроенные сигналы произвольной формыШум, синусоидальная функция, экспоненциальный рост, экспоненциальный спад Максимальная амплитуда5 мВпп — 10 Впик (50 ) 10 мВпик — 20 Впик (разомкнутая цепь) Точность+1 % + 1 мВ Модуляция AM, FM, PM, FSK, ШИМ Возможности подключенияХранение данных: USB (тип A) и FAT 16/32, управление на расстоянии: USB -устройство (тип B) с двойным интерфейсом en HO720: RS-232 Дисплей 8,9 см (3,5 дюйма) QVGA цветной TFT-светодиод (320 x 240) Вес 3,6 кг Размеры 285 x 75 x 365 мм Программное обеспечение, встроенное ПО и драйверы
программное обеспечение, прошивки и драйверы генераторов функций можно найти на сайте производителя, справа.
Аксессуары
Генератор функций Rohde & Schwarz HMF2550 поставляется со следующими аксессуарами:
- Шнур питания
- Руководство
