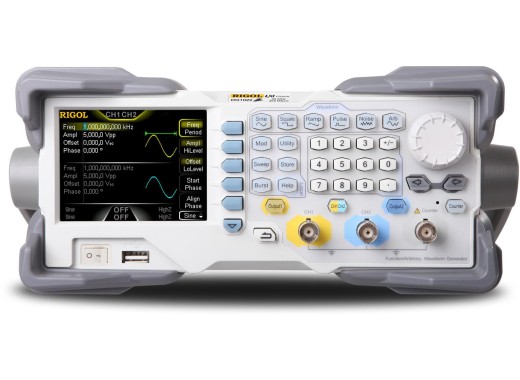

Функциональный генератор DG1022Z от Rigol обеспечивает высокую точность передачи сигналов частотой до 25 МГц. Устройства предлагают множество встроенных сигналов и множество аналоговых и цифровых модуляций. В сочетании с возможностью программирования сигналов большой длины и высокой частотой дискретизации устройства можно использовать для множества целей.
Характеристики этого функционального генератора весьма примечательны в том смысле, что он обеспечивает полосу пропускания 25 МГц для прямоугольных сигналов, а не только для синусоидальных сигналов. Кроме того, устройство обеспечивает высокую стабильность частоты и встроенный генератор гармоник 8-го порядка.
DG1022Z сочетает в себе множество функций в одном устройстве, включая генератор функций, генератор сигналов произвольной формы, генератор шума, генератор импульсов. , генератор гармоник, аналогово-цифровой модулятор и счетчик. В совокупности эти цели позволяют создать законченное устройство по привлекательной цене.
Технические характеристики Полоса пропускания 1 Гц — 25 МГц * Каналы 2 Частота дискретизации 200 Мбит/с Разрешение по вертикали 14 бит Длина сигнала произвольной формы 2 Мбит/с Основные формы сигнала Синусоидальный, прямоугольный, линейно изменяющийся, импульсный, шумовой 160 типов сигналов произвольной формы, включая Sinc, экспоненциальное нарастание, экспоненциальное падение, ЭКГ, Гаусс, HaverSine, Лоренц, двухтональный сигнал и т. д. (1%+1 мВ) МодуляцияAM, FM, PM, FSK, ASK, PSK, PWM и внешнее подключениеUSB (хост/устройство), LAN Дисплей3,5-дюймовый TFT-ЖК-дисплей RGB (320×240) Вес3,2 кг Размеры 261,5 x 112 × 318,4 мм
* Некоторые типы сигналов, такие как линейное или импульсное, имеют ограничение полосы пропускания на более низких частотах. Дополнительную информацию об этом или о любых других свойствах устройств см. в таблице технических данных ниже.
Аксессуары
В комплект генераторов функций DG1022Z входят:
- Шнур питания
- Компакт-диск с ресурсами (с руководством пользователя и т. д.)
- Кабель BNC
- USB-кабель
- Краткое руководство
