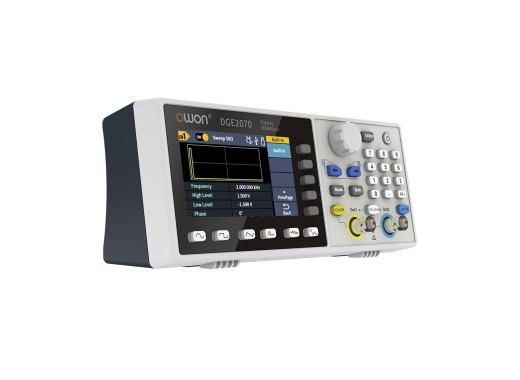

DGE2070 от Owon представляет собой 14-битный функциональный генератор с полосой пропускания 70 МГц. Этот генератор функций имеет 5 основных сигналов произвольной формы, 150 встроенных сигналов произвольной формы и 16 функций хранения цифровых сигналов произвольной формы. Кроме того, DGE2070 имеет комплексные функции модуляции, такие как: AM, FM, PM, FSK, развертка, пакетный сигнал и другие.
С помощью бесплатного программного обеспечения для ПК можно создавать собственные сигналы и сохранять их в функциональном генераторе. Генератор функций прост в эксплуатации и имеет очень небольшой размер.
Обзор модели Мы предлагаем несколько функциональных генераторов от Owon серий DGE2000 и DGE3000, которые различаются полосой пропускания, частотой дискретизации, частотным разрешением и длиной сигнала: Модель DGE2035 DGE2070 DGE3030 DGE3060 Полоса пропускания 35 МГц 70 МГц 30 МГц 60 МГц Частота выборки 125 Мвыборок/с 300 Мвыборок/с 125 Мвыборок/с 300 Мвыборок/с Разрешение по частоте 1 мкГц или 7 цифр 1 мкГц или 7 цифр 6 цифр 6 цифр Длина сигнала 8 тыс. точек 8 тыс. точек 100 тыс. точек 100 кптс Частотомер Нет в наличии Не доступен 100 МГц — 200 МГц 100 МГц — 200 МГц Цена 131,4 131,40 € Искл. НДС 156,2 156,20 € Искл. НДС 161,16 €161,16 Искл. НДС 185,95 €185,95 Искл. Технические характеристики НДС Каналы2 Разрешение по вертикали14 бит Диапазон амплитуды2 мВпик-пик — 10 Впик Модуляция AM, FM, PM, FSK, развертка, пакетный сигнал Встроенные функцииСинусоидальная, прямоугольная, импульсная, линейно-линейная, шум Выходное сопротивление50 Интерфейсы Устройство USB Дисплей 3,6-дюймовый TFT ЖК-дисплей (480 x 272) Размеры 200 x 68,5 x 74,5 мм Вес 0,5 кг Аксессуары В комплект поставки Owon DGE2070 входят:
- BNC-зажим «крокодил»
- Кабель Q9
- Шнур USB-DC
- USB-кабель
- Адаптер питания
