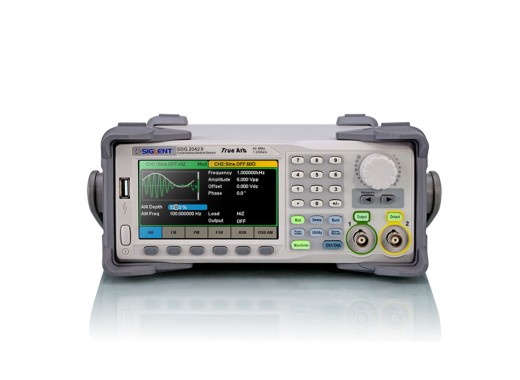

Функциональный генератор Siglent SDG2042X имеет полосу пропускания 40 МГц.
SDG2042X является частью новой серии функциональных генераторов SDG2000X от Siglent. Эти генераторы имеют 2 канала с полосой пропускания до 120 МГц при скорости 1,2 Гвыб/с. Технологии TrueArb и EasyPulse устраняют недостатки, обнаруженные в других генераторах DDS. Функциональные генераторы обеспечивают большие выходные сигналы вплоть до высоких частот. Они гарантированно способны выдавать напряжение 20 В (пик-пик) для сигналов частотой до 20 МГц. Благодаря 16-битному разрешению по вертикали серия SDG2000X обеспечивает очень точное представление сигнала.
True ArbС помощью TrueArb сигналы генерируются поточечно. Каждая точка данных обрабатывается индивидуально без какого-либо внимания к точкам, окружающим данные. Это уменьшает джиттер и ошибки. EasyPulseEasyPulse фокусируется в основном на прямоугольных волнах. Обычные устройства DDS испытывают трудности с сигналами, частота которых не является целочисленным кратным тактовой частоты. Это вызывает дрожание, как видно на изображении. Выходной сигнал не увеличивается за один и тот же такт, что приводит к непостоянству сигнала. Это исправлено в серии SDG2000X.
Эти генераторы функций просты в использовании. Они предлагают интерфейс сенсорного экрана вместе с аппаратными кнопками. Используя соединение USB или LAN, устройства можно подключить к компьютеру, что позволяет пользователю программировать сигналы произвольной формы. С помощью программного обеспечения формы сигналов можно программировать, рисуя их с помощью мыши, используя формулы для их расчета или используя координаты.
Кроме того, генераторы предлагают разнообразный набор модуляций. Они могут использовать модуляции AM, FM, PM, FSK, ASK и DSB — AM. Время нарастания/спада может быть установлено индивидуально от 8,4 нс до 22,4 с с шагом 100 пс.
Модели
Модели серии SDS2000X различаются в основном по полосе пропускания. В остальном они похожи. МодельSDG2042XSDG2082XSDG2122X Аналоговая полоса пропускания 40 МГц 80 МГц 120 МГц Цена 475 475,00 € Вкл. НДС 589 €589,00 Искл. НДС 855 855,00 € Искл. Технические характеристики НДС Частота дискретизации 1,2 Гвыб/с Разрешение по вертикали 16 бит Длина сигнала
8 Мбит/с
Диапазон частотомера 100–200 МГц Возможности подключения USB-устройство, USB-хост, локальная сеть Вес 3,43 кг Размеры 260,3 x 107,2 x 295,7 мм
Чтобы объяснить функциональность устройств, компания Siglent сняла небольшой фильм
Опции С помощью следующих опций вы можете добавить дополнительные функции.
USB to GPIB С помощью этой опции вы можете управлять генератором функций через GPIB. USB-GPIB 123 123,00 € Искл. Информация об НДС Добавить в корзину Аксессуары
- Шнур питания
- USB-кабель
- Компакт-диск с руководством пользователя и программным обеспечением
- Краткое руководство
- Сертификат калибровки продукта
- Коаксиальный кабель BNC
