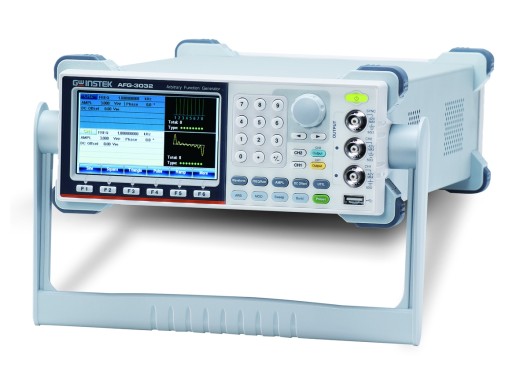

GW Instek AFG-3032 — это функциональный генератор с двумя изолированными выходными каналами, способный генерировать сигналы частотой до 30 МГц с разрешением 1 мкГц, предназначенный для применения в промышленности, научных исследованиях и образовании. Основные характеристики включают выходную амплитуду от 1 мВ до 10 В (при подключении к нагрузке 50 Ом), 16-битное разрешение по вертикали, длину сигнала 8 миллионов точек, разрешение по частоте 1 мкГц и встроенные синусоидальный, прямоугольный, импульсный, треугольный, линейный, постоянный ток. , гармоники, шум и формы сигналов.
Ширину сигнала, время нарастания и спада импульса можно гибко регулировать и применять в качестве сигналов запуска. Пользователи могут выполнять произвольное редактирование с помощью 65 встроенных функций сигналов, включая сигналы основной полосы IQ.
Он поддерживает модуляцию AM/FM/PM/FSK/PWM, развертку по частоте, развертку по амплитуде. и лопнул. Двухканальные модели обеспечивают SUM-модуляцию, связь, отслеживание и фазу для удовлетворения требований испытаний дифференциального сигнала, контроля фазы и искажений усилителя.
Встроенный генератор сигналов 8-й гармоники имитирует гармонический сигнал импульсных источников питания. Он также способен тестировать характеристики фильтра мощности электромагнитных помех. AFG-3032 предоставляет бесплатное программное обеспечение для редактирования сигналов произвольной формы (AWES), позволяющее пользователям быстро редактировать сигналы из встроенных диаграмм для выполнения измерений.
Технические характеристики Канал 2 Выходные сигналы Синусоидальный, прямоугольный, треугольный, гармонический, линейно-линейный, импульсный, формы шума Диапазон частот (синусоидальный, блочный) 1 Гц–30 МГц Частота выборки 250 Мвыб/с Длина сигнала 8 млн точек По вертикали разрешение 16 бит Разрешение по горизонтали 1 Гц Стабильность/точность ±, 1 ppm Диапазон амплитуды 1 мВ (размах) — 10 В (размах) Импеданс 50 Ω, Диапазон рабочего цикла (меандр) 20% ~ 80% (&le, 25 МГц) 40% ~ 60% (&le, 25–30 МГц) 20 % ~ 80 % (& le, 20 МГц) Модуляция AM/FM/PM/FSK/PWM/развертка/пакетный режим/сумма Память 10 слотов Возможности подключения GPIB, LAN, USB Дисплей 4,3-дюймовый TFT ЖК-дисплей Размеры 265 x 107 x 374 мм Вес 4 кг Аксессуары
В комплект поставки AFG-3022 входят:
- Шнур питания
- Тестовый кабель GTL-101 x2
