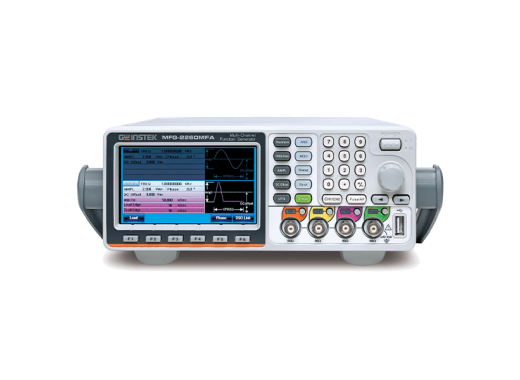

GW Instek MFG-2260MFA — очень продвинутое устройство, которое, помимо генератора сигналов произвольной формы, также имеет генератор импульсов, ВЧ-генератор и усилитель мощности. Два канала этого функционального генератора имеют одинаковую производительность и полосу пропускания 60 МГц. Генератор произвольных функций может генерировать такие сигналы, как синусоидальные, блочные, пилообразные, пилообразные и произвольные функции. Эти выходные сигналы, благодаря высокой частоте дискретизации 200 Мвыб/с, очень точны и поточечны. Также этот генератор произвольных функций имеет большое количество модуляций. методы. Выходные каналы изолированы, что делает это устройство очень подходящим для тестирования плавающих цепей. Также возможно повысить смещение постоянного тока с помощью внешнего источника питания.
С помощью AWES (программное обеспечение для редактирования сигналов произвольной формы) пользователю очень легко изменять сигналы. Также возможно редактировать сигналы произвольной формы с помощью 66 встроенных сигналов.
Благодаря многофункциональным каналам MFG-2260MFA способен обрабатывать множество сигналов, таких как модуляция IQ, низкочастотная вибрация, AM/FM, и т. д. вещание, ШИМ-двигатель и моделирование импульсного шума. Это делает этот генератор функций идеальным для различных областей, таких как научные исследования, образование, исследования и разработки и контроль качества. Осциллограммы, актуальные для медицины и автомобилестроения
В последнем обновлении прошивки было добавлено 36 встроенных форм сигналов, актуальных для медицины и автомобилестроения. Медицинские сигналы — это, например, сигналы сердца, электрокардиограммы, электромиограммы и т. д. Автомобильные сигналы — это, например, сигналы зажигания, пусковые профили, напряжения питания и т. д. Более подробную информацию об этих сигналах можно найти на этой странице.
Обзор модели MFG-2260 существует в версиях -M (без ВЧ-генератора и усилителя мощности) и -MFA (с ВЧ-генератором и усилителем мощности). Модель MFG-2260M MFG-2260MFA ВЧ-генератор № 160 МГц (1 мВ (размах) – 2 В (размах)) Усилитель мощности № 20 Вт (12,5 В, 1,6 А) Цена 695 695,00 € Искл. НДС 995 €995,00 Искл. Характеристики НДС Каналы 2 Полоса пропускания канала 60 МГц Выходные сигналы Произвольные функции, синусоидальный, блочный, пилообразный, линейное изменение Диапазон амплитуды 1 мВ — 10 В (размах) Длина сигнала 16 кТочек Разрешение 14 бит Частота выборки 200 Мвыб/с Рабочий цикл 0,01–99,99 % Импеданс 50 Частота счетчик 5 Гц – 150 МГц Макс. Напряжение изоляции42 Впик Модуляция AM/FM/PM/SUM/PWM/FSK/Sweep/Burst Интерфейсы LAN, USB Память 10 форм сигналов (макс. 16 тыс. точек) Полоса пропускания генератора импульсов 25 МГц Амплитуда генератора импульсов 1 мВ (размах) — 2,5 В (размах) Дисплей 4,3-дюймовый TFT ЖК-дисплей (480×272) Размеры 266 x 107 x 293 мм Вес 2,5 кг
Для получения дополнительной информации о технических характеристиках и работе этого продукта обратитесь к техническому описанию и руководству внизу этой страницы.
Аксессуары В комплект поставки MFG-2260MFA входят:
- 2 кабеля с разъемами BNC и зажимами типа «крокодил» (GTL-101)
- Быстрый запуск
- Компакт-диск с руководством пользователя и программным обеспечением.
- Шнур питания
