Описание

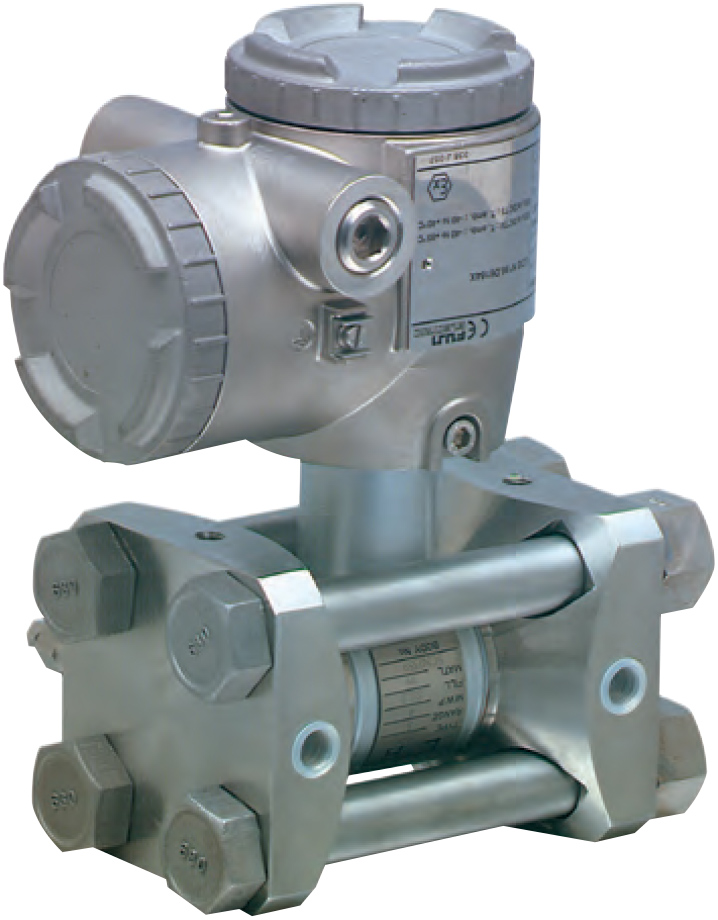

Преобразователь высокого статического перепада давления Fuji Electric FKC предназначен для применений с высоким давлением, которые традиционно используются при измерении расхода нефти и газа. Датчик позволяет измерять перепад давления 130 мбар при статическом давлении до 15 000 фунтов на квадратный дюйм (1035 бар), что обычно встречается в надводных и подводных приложениях.
В датчике используется уникальный емкостный кремниевый датчик микромеханической обработки. с современной микропроцессорной технологией, обеспечивающей исключительную производительность и функциональность. Кремниевый датчик установлен плавающим в горловине измерительной ячейки, что позволяет работать с чрезвычайно высокими давлениями в трубопроводе и улучшает характеристики статического давления.
Конструкция основана на цельносварной конструкции, где сварная сборка технологического процесса закрывает измерительная ячейка заменяет прокладки. Адаптированные болты из нержавеющей стали 660 и специальный технологический процесс, совместимый с NACE, гарантируют, что требуемая механическая прочность сборки сертифицирована в соответствии с модулем H1 категории IV PED.
Технические характеристики
Особенности
- Точность:
- Выход: от 50 до 100 % ±0,1 % от диапазона
- Выход: от 20 до 50 % ±0,25 % от диапазона
- Выход: от 10 до 20% ±0,5% от диапазона
- Диапазон от 0 до 30 000 мбар
- Применение в нефтегазовой отрасли
- Электрическое соединение 1/2 14 NPT или M20 x 1,5
- стабильность ±0,2%
