Описание семейства продуктов
- 1,1-дюймовый объектив с креплением C
- До 20 мегапикселей, датчики с размером пикселя 1,85 м
- Высокопроизводительный (HP), объектив с креплением C для машинного зрения
- Фокусное расстояние от 8 мм до 50 мм

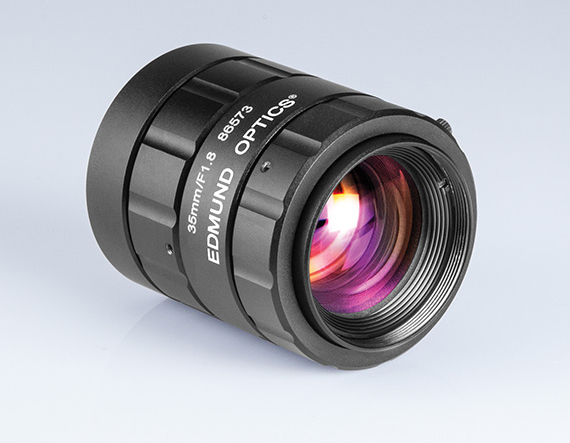

Объективы TECHSPEC HP с фиксированным фокусным расстоянием разработаны с учетом жестких требований автоматизации производства (FA) и машинного зрения (MV). ) Приложения. Объективы 8 мм, 12 мм, 16 мм, 25 мм и 35 мм совместимы с форматами датчиков 1 и 1.1, а объектив 50 мм совместим с форматами датчиков до 4/3. Диафрагмы f/1,8 и f/2,8 обеспечивают повышенную светопропускную способность и высокое разрешение. Объективы TECHSPEC серии HP с фиксированным фокусным расстоянием имеют C-Mount и оснащены блокирующим фокусом и кольцами диафрагмы для предотвращения нежелательных регулировок, а также резьбой на передней панели для установки стандартных оптических фильтров. Запросите цену OEM.
Edmund Optics создала семейство высокопроизводительных оптических конструкций (семейство HP Series) и разработала три специализированных оптомеханических решения, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии HP, обеспечивающая такие же оптические характеристики в различных оптико-механических решениях в соответствии с вашими требованиями:
- Серия HP: функции блокировки фокусировки кулачка и диафрагмы корректирование. Это наиболее регулируемая версия этих оптических конструкций и типичный высококачественный объектив машинного зрения.
- Серия HPi: упрощенная механика с фиксированной апертурой в компактном корпусе. Промышленная защита для уменьшения размера, стоимости и фиксации фокуса.
- Серия HPr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
Технические характеристики
Iris Option: Variable Length (mm): 70.97 Horizontal Field of View, 1/2′ Sensor: 41.4mm — 10.4 Horizontal Field of View, 2/3′ Sensor: 57.0mm — 14.3 Filter Thread: M37 x 0.75 (Female) Maximum Diameter (mm): 48.1 Outer Diameter (mm): 48.1 Weight (g): 226 Horizontal Field of View, 1/3′ Sensor: 31.0mm — 7.8 Maximum Rear Protrusion (mm): 1.06 Horizontal Field of View, 1′ Sensor: 83.4mm — 20.7 Maximum Image Circle (mm): 17.60 Numerical Aperture NA, Object Side: 0.0402 Horizontal Field of View @ Max Sensor Format: 92.8mm — 22.9° Horizontal Field of View, 1.1′ Sensor: 92.8mm — 22.9 Number of Elements (Groups): 7 (6) Horizontal Field of View, 1/1.8′ Sensor: 46.6mm — 11.7 Horizontal Field of View, 1/2.5′ Sensor: 37.5mm — 9.5 Type: Fixed Focal Length Lens Focal Length FL (mm): 35.00 Primary Magnification PMAG: 0.155 Maximum Sensor Format: 1.1′ Working Distance (mm): 200 — Mount: C-Mount Aperture (f/#): f/1.8 — f/16 Distortion (%): <,-1.5 Coating: &lambda,/4 MgF2 Coating Specification: &lambda,/4 MgF2 Entrance Pupil Position (mm): 36.78 Horizontal Field of View, 1/4′ Sensor: 23.2mm — 5.9 Object Space Principal Plane (mm): 55.84 Image Space Principal Plane (mm): -19.36 Field of View at Max Sensor Format: Horizontal: 92mm — 22.7
Vertical: 68.6mm — 17.1
Diagonal: 116.1mm — 28.1 Maximum Distortion (%): 0.47 Maximum Length (mm): 65.8 Minimum Length (mm): 60 Exit Pupil Position (mm): -61.22 Lens Wavelength Range: VIS Imaging Lens Type: High Performance Lens
Regulatory Compliance RoHS 2015: Compliant Reach 209: Compliant Certificate of Conformance: View
