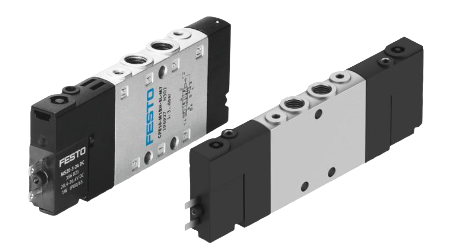

Это электромагнитный клапан Festo CPE10-M1BH-5J-QS-6.
| Функция клапана: | 5/2 двухсторонний соленоид. |
| Тип привода: | электрический. |
| Конструктивная ширина: | 10 мм. |
| Стандартный номинальный расход (стандартизированный по DIN 1343): | 320 л/мин. |
| Пневматический рабочий порт: | QS-6. |
| Рабочее напряжение: | 24 В DC. |
| Рабочее давление: | 0,25 МПа … 0,8 МПа. |
| Рабочее давление: | 2,5 бар … 8 бар. |
| Конструкция: | золотниковый клапан. |
| Сертификация: | c UL us — Recognized (OL). |
| Морская классификация: | см. сертификат. |
| Орган, выдавший сертификат: | DNV-TAA000032XUL MH19482. |
| Степень защиты: | IP65 с разъемом согласно IEC 60529. |
| Номинальный размер: | 4 мм. |
| Функция выхлопа воздуха: | с возможностью регулировки потока. |
| Принцип уплотнения: | мягкий. |
| Монтажное положение: | произвольное. |
| Ручное управление: | с фиксацией через вспомогательные устройства, без фиксации. |
| Тип управления: | с пилотным управлением. |
| Подача пилотного воздуха: | внутренняя. |
| Направление потока: | нереверсивное. |
| Символ: | 00991013. |
| Код положения клапана: | держатель для надписей. |
| нахлест. | Нахлест: |
| Время реверсивного переключения: | 8 мс. |
| Рабочий цикл: | 100% при использовании редукции удерживающего тока. |
| Макс. положительный тестовый импульс при сигнале 0: | 1200 мкс. |
| Макс. отрицательный тестовый импульс при сигнале 1: | 900 мкс. |
| Характеристика катушки: | 24 В DC: 1,28 Вт. |
| Допустимые колебания напряжения: | -15%/+10%. |
| Рабочая среда: | сжатый воздух согласно ISO 8573-1:2010 [7:4:4]. |
| Примечание к рабочей среде и пилотной среде: | возможно смазочное использование (в этом случае смазочное использование требуется всегда). |
| Виброустойчивость: | тест при транспортировке с уровнем жесткости 2 по FN 942017-4 и EN 60068-2-6. |
| Ударопрочность: | испытание на удар с уровнем жесткости 2 по FN 942017-5 и EN 60068-2-27. |
| Класс коррозионной стойкости CRC: | 2 — умеренное коррозионное воздействие. |
| Соответствие LABS (PWIS): | VDMA24364-B1/B2-L. |
| Температура среды: | от -5°C до 50°C. |
| Температура окружающей среды: | |
| Электрическое подключение: | |
| Тип монтажа: | с сквозным отверстием. |
| Выпускной порт пилота 82: | M3. |
| Выпускной порт пилота 84: | M3. |
| Порт пилотной подачи воздуха 12: | M3. |
| Порт пилотной подачи воздуха 14: | M3. |
| Пневматическое подключение, порт 1: | QS-6. |
| Пневматическое подключение, порт 2: | QS-6. |
| Пневматическое подключение, порт 3: | M7. |
| Пневматическое подключение, порт 4: | QS-6. |
| Пневматическое подключение, порт 5: | M7. |
| Примечание к материалам: | соответствует RoHS. |
| Материал уплотнений: | NBR. |
| Материал корпуса: | литой алюминий. |
