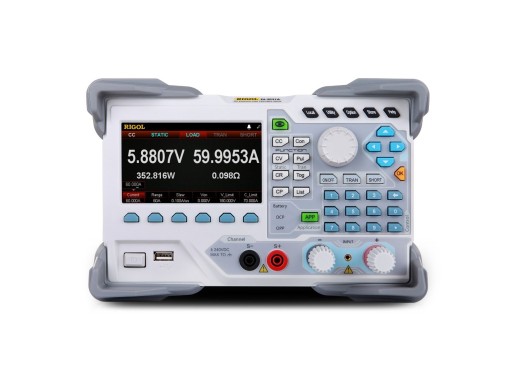

Электронная нагрузка постоянного тока Rigol DL3021 относится к серии DL3000 и имеет мощность до 200Вт. Электронная нагрузка имеет 1 канал с входным напряжением 150В и входным током 40А с разрешением 1мА/1мВ.
Серия Rigol DL3000 представляет собой доступную и обширную линейку программируемых нагрузок. Эти устройства предлагают массу функционала и возможностей за относительно небольшие деньги. Существует также несколько вариантов подключения электронной нагрузки к ПК для расширенной регистрации. Электронная нагрузка полностью контролируется, и могут отображаться подробные графики и результаты измерений. Нагрузки имеют внутреннюю память для локального хранения результатов измерений и возможность сохранения измерений на USB-накопителе. Основное различие между версией A и версией без A заключается в том, что версия A уже имеет дополнительные порты, такие как LAN и цифровой ввод-вывод. Кроме того, версии A имеют более высокое разрешение и лучшую скорость нарастания изображения. Версии, отличные от A, также можно модернизировать, добавив в них LAN и цифровой порт ввода-вывода. С помощью цифрового ввода-вывода вы можете запускать нагрузку, которая может запускать другое устройство, например осциллограф или другие продукты.
Обзор модели
Основные различия между моделями серии Rigol DL3000 показаны в таблице ниже.
Модель DL3021 DL3021A DL3031 DL3031A Максимальная мощность 200 Вт 200 Вт 350 Вт 350 Вт Выходной ток 0–40 А 0–40 А 0–60 А 0–60 А Разрешение обратного считывания 1 мА/1 мВ 0,1 мА/1 мВ 1 мА / 1 мВ 0,1 мА / 1 мВ Скорость нарастания 0,001 А/мкс ~ 2,5 А/мкс 0,001 А/мкс ~ 3 А/мкс 0,001 А/мкс ~ 2,5 А/мкс 0,001 А/мкс ~ 5 А/мкс LAN, цифровой ввод/ O Нет Да Нет Да Цена 421,49 €421,49 Вкл. НДС 607 €607,00 Искл. НДС 925,62 €925,62 Искл. НДС 1143 €1 143,00 Не вкл. Технические характеристики НДС Входное напряжение 0 ~ 150 В Режимы работыCC, CV, CR, CP, непрерывный, импульсный, переключаемый и список (512 шагов) Тест на короткое замыкание Дисплей 4,3-дюймовый TFT ЖК-дисплей Подключения USB-хост, USB-устройство, RS232 Размеры 239 x 157 x 422 мм Вес 7,58 кг Аксессуары
В комплект поставки Rigol DL3021 входят следующие аксессуары:
- Предохранитель
- Клеммный щиток
- Шнур питания
