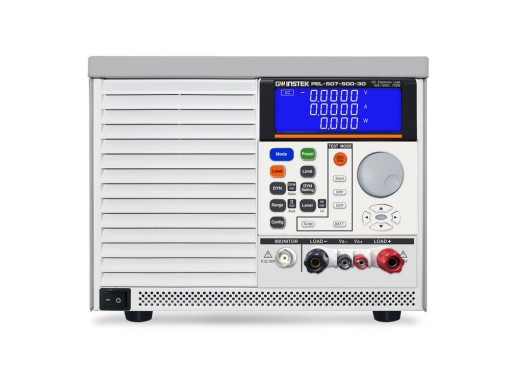

GW Instek PEL-507-500-30 представляет собой электронную нагрузку мощностью 700 Вт, рассчитанную на напряжение 500 В и ток 30 А. Эта нагрузка имеет 4 статических режима, а именно ток, сопротивление, напряжение и мощность, а также 3 динамических режима, которые ток, сопротивление и мощность. Кроме того, напряжение, ток и мощность одновременно отображаются на 5-значном дисплее. Эта нагрузка позволяет проводить тестирование на короткое замыкание в дополнение к автоматическому тестированию защиты от перегрузки по току и сверхмощности. Нагрузка также имеет специальную функцию проверки разряда батареи, с помощью которой можно установить напряжение остановки разряда, разрядную емкость и время разряда. Испытание на перенапряжение также возможно путем моделирования токов перегрузки при загрузке и переходных токов, которые могут возникнуть при горячем подключении. Обнаружение обратной полярности также доступно наряду с защитой от перенапряжения, перегрузки по току, сверхмощности и перегрева. Полярность напряжения может быть установлена на положительное или отрицательное значение на дисплее. Интерфейсы связи состоят из RS232 и USB.
Обзор модели Модель ПЭЛ-503-80-50 ПЭЛ-504-80-70 ПЭЛ-504-500-15 ПЭЛ-507-80-140 ПЭЛ-507-500- 30 Мощность 250 Вт 350 Вт 350 Вт 700 Вт 700 Вт Диапазон входного напряжения 0–80 В 0–80 В 0–500 В 0–80 В 0–500 В Диапазон входного тока 0–50 А 0–70 А 0–15 А 0 — 140 А 0 — 30 А Сопротивление 0,016 — 96 кОм 0,0114 — 68,4 к 0,4 — 2,4 М 0,0057 — 34,2 к 0,02 — 1,2 М Скорость нарастания 0,032 А/мкс — 2 А/мкс 0,0464 А/мкс — 2,90 А/мкс 0 .001 А/мкс — 0,625 А/мкс 0,0096 А/мкс — 6 А/мкс 0,002 А/мкс — 1,25 А/мкс Размеры 205 x 123 x 477 мм 205 x 123 x 477 мм 205 x 123 x 477 мм 205 x 231 x 480 мм 205 x 231 x 480 мм Вес 5,3 кг 5,3 кг 5,3 кг 10,3 кг 10,3 кг Цена 1077,64 1 077,64 евро Вкл. НДС 1 216,49 1 216,49 € Искл. НДС 1221,45 1 221,45 евро Не вкл. НДС 2048,72 €2 048,72 Искл. НДС 2216 €2 216,00 Искл. Характеристики НДС Статические режимы CC, CR, CV, CP Динамические режимыCC, CP, CR ЗащитаOPP, OCP, OVP, OTP Интерфейсы RS232, USB ДисплейЖК-дисплей Аксессуары
В состав PEL-507-500-30 входят:
- Шнур питания
- Кабель USB
- Кабель RS232
