Описание

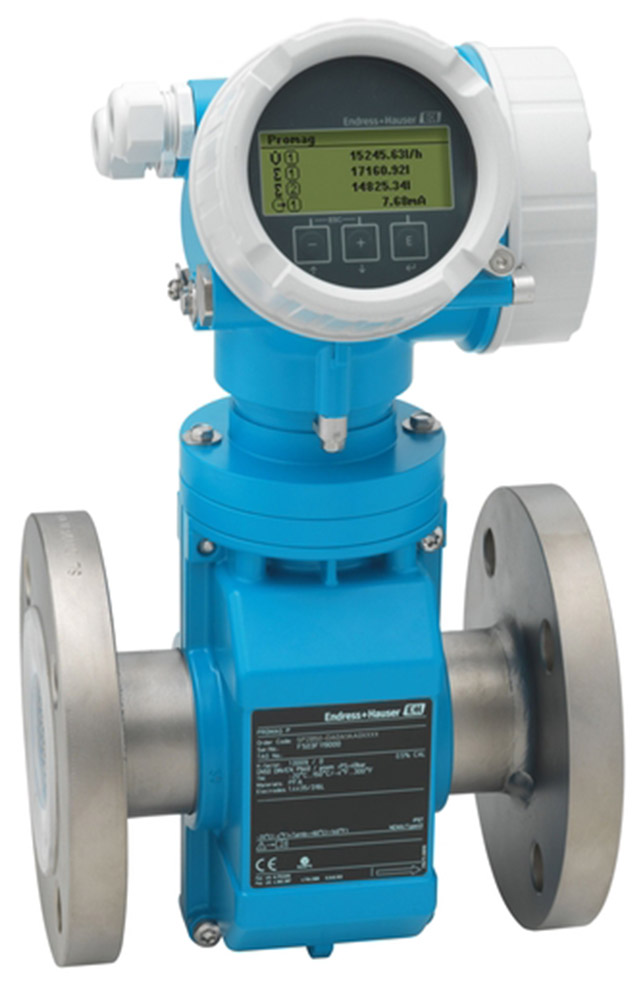

Электромагнитные расходомеры E+H Proline Promag P 200 предназначены для применения в химических и технологических процессах с агрессивными жидкостями и температурой среды до 302°F (футеровка из PFA). Настоящая технология с питанием от контура обеспечивает экономичную и плавную интеграцию в существующие инфраструктуры. Он обеспечивает высочайшую эксплуатационную безопасность во взрывоопасных зонах благодаря своей искробезопасной конструкции (Ex ia). Технология Heartbeat всегда обеспечивает безопасность процесса.
Датчики E+H не требуют собственной системы связи, а предлагают полный доступ к технологической и диагностической информации через многочисленные, свободно комбинируемые входы/выходы и полевые шины. Варианты цифровой связи включают HART, PROFIBUS DP, Modbus RS485, Profinet и Ethernet/IP. Этот расходомер E+H имеет корпус IP66/67, тип 4X.
Электромагнитный расходомер E+H Proline Promag P 200 может измерять расход от 1 до 44 000 галлонов в минуту. Доступен с футеровкой из PFA или PTFE. Вкладыш из PFA может работать с рабочей средой при температуре от -4 до 302°F (стандарт) или 356°F (высокотемпературный вариант), а вкладыш из ПТФЭ обеспечивает диапазон температур от -40 до 266°F. Стандартная максимальная погрешность измерения составляет ±0,5% или ±2 мм/с (0,08 дюйма/с), а Proline Promag P 200 обеспечивает повышенную точность ±0,2% от показания ±2 мм/с. Опциональная технология Heartbeat соответствует требованиям прослеживаемой проверки согласно ISO 9001:2008, раздел 7.6 a (ТВ-аттестация).
Технические характеристики
Особенности
- Измеряет объемный и массовый расход.
- Диапазоны средних температур:
- Внутренний слой PFA: от –20 до 150 °C (от –4 до 302 °F)
- Внутренний слой из ПТФЭ: от –40 до 130°C (от –40 до 266°F)
- Диапазон измерения от 1 до 4850 галлонов в минуту
- Выходы:
- 4–20 мА HART (пассивный)
- Импульсный/частотный/реле выход (пассивный)
- Максимум измеряемого значения Ошибка:
- Объемный расход: ±0,5 %
- Диапазон номинальных диаметров от DN 15 до 200 (от 1/2 до 8 дюймов).
- PN 40, класс 300, максимальное технологическое давление 20K.
- Нет потери давления.
- 4-строчный дисплей с подсветкой.
- IP66/67, стандартный корпус типа 4X
- IP66/67, стандартный корпус типа 4X
- опция. li>
- Аттестации ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, JPN для опасных зон.
- Предшественники: Promag 23P, Promag 50E, Promag 50P, Promag 53E, Promag 53P.
Предшественник: Promag 50P, Promag 53P, Promag 50E, Promag 53E и Promag 23P
