Описание

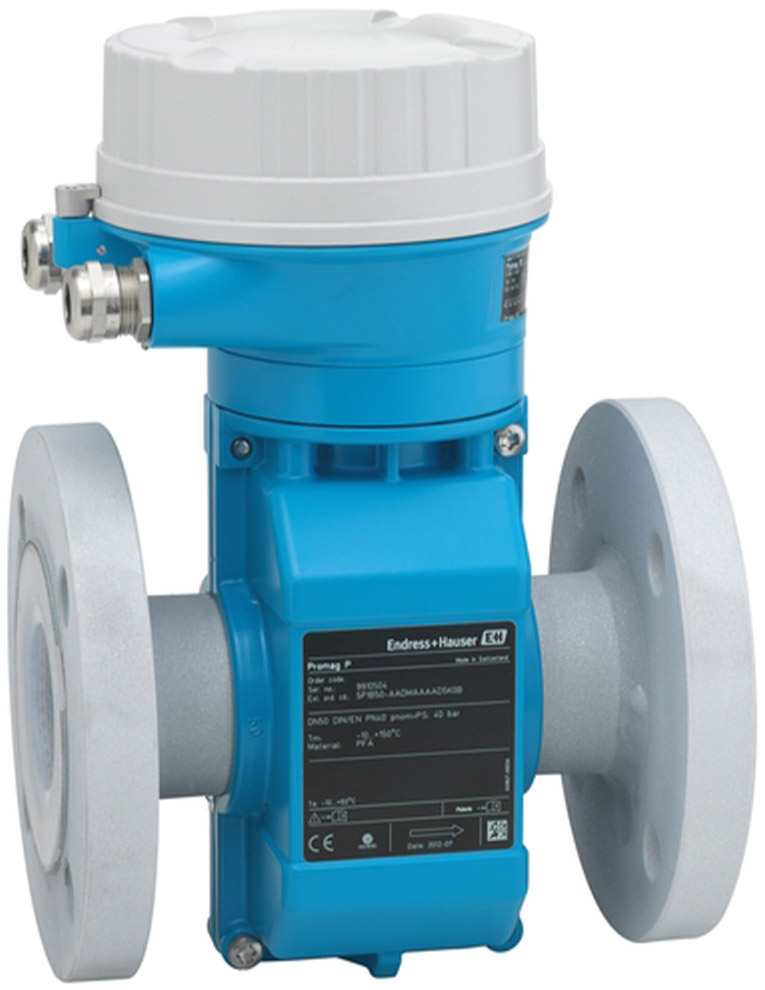

Электромагнитные расходомеры E+H Proline Promag P 100 предназначены для технологических и химических применений с высокими температурами среды и агрессивными жидкостями. Этот компактный преобразователь обеспечивает бесшовную системную интеграцию и является предпочтительным выбором для производителей оборудования, системных интеграторов и сборщиков узлов. Двунаправленный принцип измерения не зависит от давления, плотности, температуры и вязкости. Поскольку Promag P 100 не имеет движущихся частей, он не требует технического обслуживания и в приложениях не возникает потерь давления из-за сужения поперечного сечения.
Датчики E+H не требуют собственной системы связи, а предлагают полный набор функций. доступ к технологической и диагностической информации через многочисленные свободно комбинируемые входы/выходы и полевые шины. Варианты цифровой связи включают HART, PROFIBUS DP, Modbus RS485, Profinet и Ethernet/IP. Этот расходомер E+H имеет корпус IP66/67, тип 4X.
Электромагнитный расходомер E+H Proline Promag P 100 может измерять расход от 1 до 44 000 галлонов в минуту. Доступен с футеровкой из PFA или PTFE. Вкладыш из PFA может работать с рабочей средой при температуре от -4 до 302°F (стандарт) или 356°F (высокотемпературный вариант), а вкладыш из ПТФЭ обеспечивает диапазон температур от -40 до 266°F. Стандартная максимальная погрешность измерения составляет ±0,5 % от показания ± 1 мм/с, а Proline Promag P 100 обеспечивает повышенную точность ±0,2 % от показания ± 2 мм/с. Опциональная технология Heartbeat соответствует требованиям прослеживаемой проверки согласно ISO 9001:2008, раздел 7.6 a (ТВ-аттестация).
Технические характеристики
Особенности
- Измеряет объемный расход, проводимость и массовый расход.
- Диапазоны средних температур:
- Внутренний слой PFA: от –20 до 150 °C (от –4 до 302 °F)
- Высокотемпературный лайнер из PFA: от –20 до 180°C (от –4 до 356°F)
- Внутренний слой из ПТФЭ: от –40 до 130°C (от –40 до 266°F)
- Диапазон измерения от 1 гал/мин до 44 000 галлонов/мин
- Выходы:
- От 4 до 20 мА HART (активный)
- Импульсный/частотный/релейный выход (активный/пассивный)
- Максимальная погрешность измерения:
- Объемный расход (стандарт): ±0,5 %
- Объемный расход (опция): ±0,2%
- Диапазон номинальных диаметров от DN 15 до 300 (от ½ до 24 дюймов)
- PN 40, класс 300, максимальное технологическое давление 20K.
- Нет потери давления из-за сужения поперечного сечения.
- 4-строчный дисплей с подсветкой.
- IP66/67. , стандартный корпус типа 4X.
- ATEX, IECEx, cCSAus, сертификаты для опасных зон INMETRO.
- Предшественники: Promag 50E, Promag 53E, Promag 53P.
Предшественник: Promag. 53P, Промаг 50Е и Промаг 53Е
