Описание семейства продуктов
- Высокое разрешение для точного измерения профиля малого луча
- Датчик большой площади для определения профиля большого луча
- USB 3.0 для максимальной скорости передачи данных

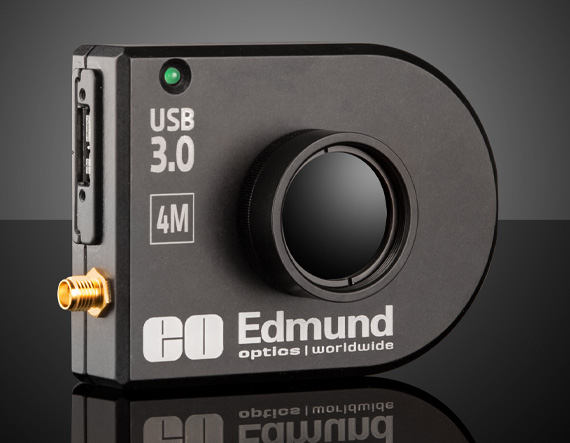

Профилографы луча Edmund Optics предназначены для измерения лазерного луча широкого диапазона размеров и предоставляют информацию для оптимизации работы лазерной системы. Эти профилировщики лазерного луча оснащены датчиками с высоким разрешением и большой площадью, что обеспечивает точное профилирование как малых, так и больших лазерных лучей. Доступные в двух размерах профилировщики луча имеют резьбу для крепления 1 x 32 TPI, что делает их совместимыми с аксессуарами C-Mount. Профилировщики луча Edmund Optics имеют внешний триггер для синхронизации камеры с импульсным лазером, а также совместимость с USB 2.0 и 3.0 для самых высоких в отрасли скоростей передачи данных. Интуитивно понятное программное обеспечение для анализа луча с несколькими вариантами отображения (2D, 3D и XY), а также множество инструментов управления, таких как функция вычитания фона и аппроксимация по Гауссу, также включены в каждый профилировщик луча.
Примечание. Программный драйвер доступен для скачивания. Продукты совместимы с LabVIEW.
Технические характеристики
Frame Rate (fps): 6.20 (at full frame) Filters Included : Neutral Density, OD 4.0 (x1) Mount: 1′ x 32 TPI (C-Mount) Pixel Size, H x V (&mu,m): 5.5 x 5.5 Pixels (H x V): 2048 x 2048 (4.2 MegaPixel) Sensing Area, H x V (mm): 11.3 x 11.3 Computer Interface: Displays: 2D, 3D, XY and Beam Tracking
Dia. Definitions: D4σ, 1/e2 (13.5%), FWHM (50%), 86% of the aperture, Buffer Controls: Open File, Save Current Data, Save All Data, Previous/Next Image, Clear, Animate, Report: 2D, 3D, XY, Measures and Parameters.
Print screen tool in BMP (2D and 3D) Input Beam Requirements: Minimum 55&mu,m (10 x 10 pixels) Wavelength Range (nm): 350 — 1150 Software: USB Included
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
