Описание семейства продуктов
- Регулируемый по осям XY
- Предварительно установленный на поворотном столе
- Открытая конструкция

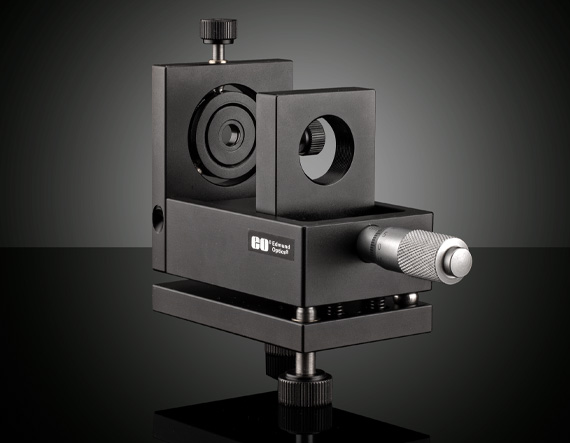

Наши Прецизионный механизм пространственного фильтра открытого типа оснащен шарикоподшипником, подпружиненным механизмом объектива из нержавеющей стали с двойной направляющей и микрометрическим приводом. Крепление с точечным отверстием подходит для стандартных дисков диаметром ⅜ дюйма (9,5 мм) из нашей линейки точечных отверстий и прорезей и регулируется по осям XY с помощью двух тонких винтов с накатанной головкой. Вся эта сборка установлена на карданном поворотном столе с регулировкой по двум осям XY с помощью двух тонких винтов с накатанной головкой. Отверстие ¼,-20 на основании карданной платформы позволяет легко устанавливать его на стойки или другое оборудование для позиционирования. Замечания по применению пространственных фильтров помогут вам выбрать подходящие компоненты для вашего лазерного приложения.
Примечание. Пространственный фильтр не работает с объективом 5,5 мм. Движение пространственного фильтра совместимо только со следующими объективами: ахроматический DIN 4X (#43-902), DIN Plan 4X (#67-706) и ахроматический 10X JIS.
Технические характеристики
Construction: Black Anodized Aluminum Mount: 36 TPI 55 Whitworth (DIN Objective) Mounting Threads: ¼,-20 Travel (mm): Pinhole: ±,3 in X-Axis and Y-Axis
Objective: 19 in Z-Axis Aperture (mm): 9.5 Accuracy (&mu,m): 2.5 in Z-Axis Leadscrew Thread: 50.8 TPI in X-Axis and Y-Axis
Regulatory Compliance RoHS: Not Compliant Certificate of Conformance: View
