Описание

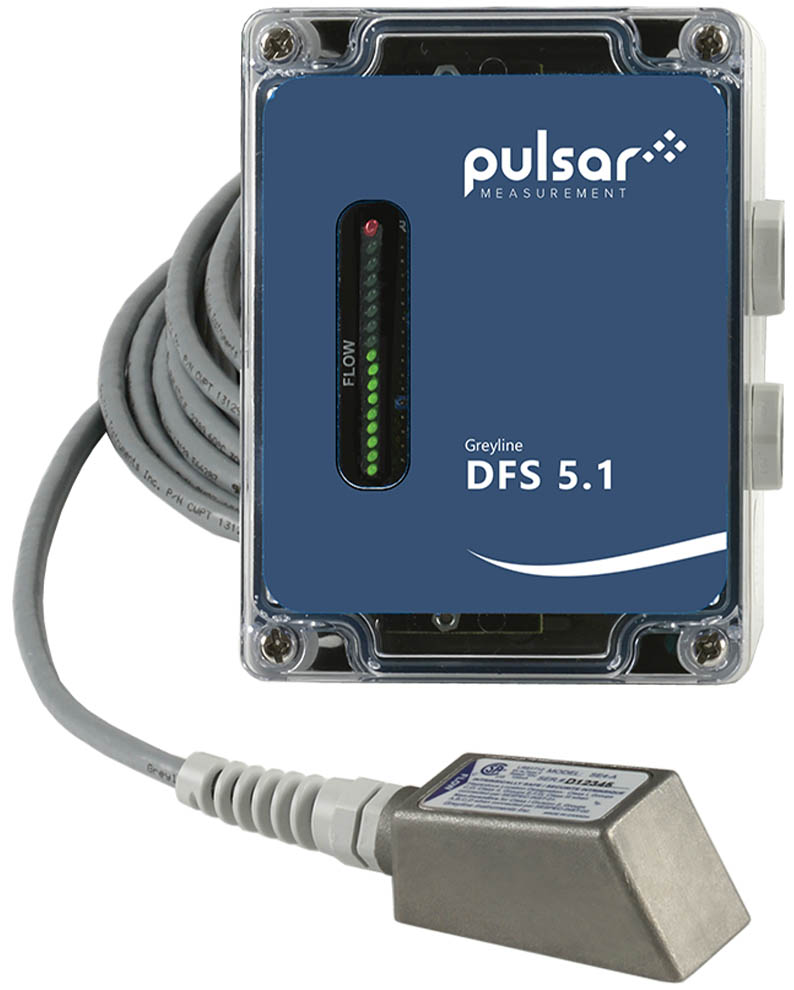

Доплеровский переключатель потока Greyline Instruments от Pulsar DFS 5.1 обеспечивает точный контроль потока снаружи трубы. Рекомендуемый для сложных жидкостей, включая сточные воды, охлаждающую воду, шламы, шлам, химикаты, вязкие жидкости и абразивы, DFS 5.1 идеально подходит для защиты насосов или для активации сигналов тревоги потока/отсутствия потока.
Ультразвуковой датчик DFS 5.1 можно установить снаружи любой металлической или пластиковой трубы с внутренним диаметром от 1/2 до 180 футов и установить за считанные минуты. Датчик непрерывно излучает высокочастотный звук через стенку трубы в движущуюся жидкость, где акустические импульсы отражаются обратно к датчику от частиц или пузырьков в жидкости. Реле управления DFS 5.1 можно настроить на включение и выключение при любой скорости потока от 0,25 до 10 футов/сек (от 0,075 до 3 м/сек). Задержка времени реле DFS 5.1 регулируется от 0 до 80 секунд, чтобы предотвратить нежелательные сигналы тревоги и «дребезг» реле в турбулентном потоке. Включает переключаемые режимы работы «нормальный» и «отказоустойчивый».
DFS 5.1 не имеет движущихся частей и не требует обслуживания. Монтаж можно производить при полной работе проточной системы. Никакого контакта с движущейся жидкостью не происходит, и в трубе не просверливаются отверстия. На датчике нет загрязнений или накипи.
Компактный, водонепроницаемый корпус для электроники включает в себя регулируемые элементы управления с отдельными уставками реле включения и выключения и задержкой времени. В комплект входит светодиодная гистограмма, отображающая расход и заданные значения, а также состояние реле. Регулировка переключателей и электрические соединения выполняются быстро и легко.
Технические характеристики
Особенности
- Регулирование расхода без перепада давления, загрязнения датчиков и обслуживания.
- Регулирование расхода снаружи металлических или пластиковых труб.
- Устанавливается за считанные минуты. >
- Размер трубы: любой внутренний диаметр трубы от ½ до 180 футов (от 12,5 мм до 4,5 м).
- Управляющее реле DPDT, 5 А.
- Идеально подходит для «трудных» жидкостей
- li>
- Настраиваемые уставки ВКЛ/ВЫКЛ
- Режим сигнализации высокого или низкого расхода
- Регулируемая задержка времени
- Индикатор состояния реле
- Светодиодная гистограмма расхода.
- Водонепроницаемый, пыленепроницаемый корпус из поликарбоната NEMA4X (IP 67) с прозрачной небьющейся поверхностью.
- Простая калибровка.
Что входит в комплектацию the Box
- Ультразвуковой накладной датчик SE4
- Экранированный коаксиальный парный кабель датчика длиной 20 футов
- Силиконовый соединительный компаунд
- Комплект хомутов для труб из нержавеющей стали для труб от 0,5 до 16 дюймов
- Руководство по монтажу и эксплуатации
