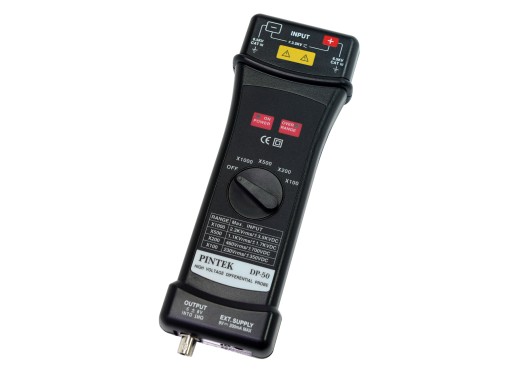

DP-50 — это дифференциальный пробник, предназначенный для подключения к осциллографу. Этот пробник подходит для использования с любым осциллографом. DP-50 имеет чувствительность 1 мВ и диапазон напряжения 6500 В (размах)/50 МГц. Все это может ослабить зонд до 1000-кратного ослабления.
Благодаря такому широкому диапазону DP-50 можно использовать в самых разных целях. Лишь немногие сигналы имеют Vp-p выше 6500 Vp-p. Кроме того, зонд может работать от аккумулятора и, следовательно, может использоваться в мобильном режиме в сочетании, например, с SHS800 от Siglent. Технические характеристики Диапазон измерения напряжения 0–6500 В постоянного тока 0–6500 В (размах) переменного тока Диапазон измерения частоты 0–50 МГц (затухание 200x/500x/1000x) 0–25 МГц (затухание 100x). Погрешность измерения ±2% Затухание 100x, 200x,, 500x 1000x Входное сопротивление 54 МОм / 1,2 пФ Выходное сопротивление 50 Ом Уровень категории безопасности CAT III Размеры 240 x 80 x 30 мм Вес 280 г
Для получения дополнительной информации руководство можно найти нашел здесь. На странице 14 инструкция посвящена этому изделию.
