- четыре прецизионных конфигурации
- две конфигурации нагрузки
Специальные исполнения:
- подходит для вакуума
- антимагнитное
- радиационно-стойкое
- в черном исполнении
Модульная индивидуальная конфигурация:
- от базовой модели до системы высокого класса
- до многоосевых систем
- с индивидуальной апертурой для пропускания
- с пользовательским расположением отверстий
Präzisionsklassen:
 |  |  |  | ||
Точность [“]: | ≤ | 35 | 20 | 12 | по запросу |
Повторяемость (однонаправленная) [“]: | ≤ | 4 | 2 | 2 | по запросу |
Ошибка реверса [“]: | ≤ | 8 | 4 | 3 | по запросу |
Эксцентриситет [мкм]: | ≤ | 5 | 3 | 2 | 2 |
Биение [“]: | ≤ | 6 | 2 | 2 | 2 |
Размеры [мм]:
D: | L: | H: |
500 | 447 | 133 |
Аксессуары:
Двигатели: | 3-/5-фазн. |
Серво/DC | |
Маховики: | 0083 |
Редукторы: | 2083.05 |
2083.10 | |
2083.20 | |
Концевые выключатели: | в комплекте |
Нулевая точка: | 9100 |
Энкодер: | инкрементальный |
абсолютный | |
Система управления: | 9300 |

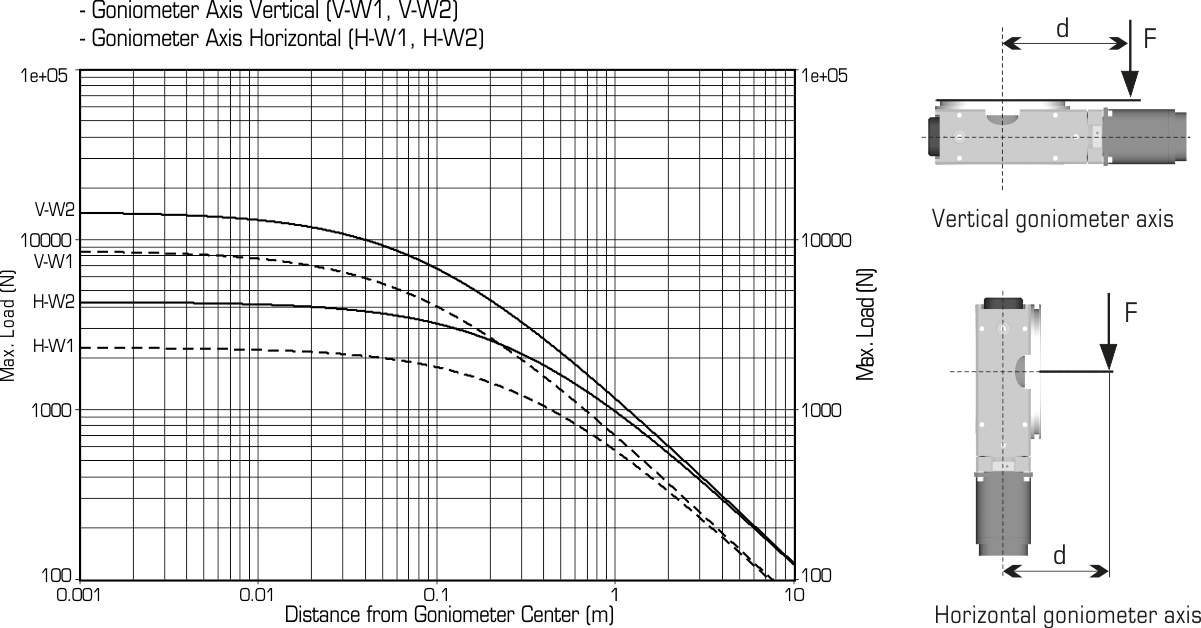

Конфигурации нагрузки:
вертикальная ось гониометра | горизонтальная ось гониометра | |
Макс. нагрузка [Н] | 8850 | 2300 |
Макс. нагрузка [Н] | 14500 | 4300 |
- вертикальная ось гониометра (V-, V-)
- горизонтальная ось гониометра (H-, H-)
Спецификации:
Диапазон перемещения [°]: | 360 |
Материал (корпус/червячная передача): | Алюминий/Бронза |
Передаточное число: | 360:1 |
Разрешение [°]: | 0.001* |
0.00005 минимум | |
Мин. крутящий момент привода [Нм]: | 2.0 |
Макс. выходной крутящий момент [Нм]: | 125 |
Жесткость [мкрад/Нм]: | 0.07 |
Вес [кг]: | 77 |
Размер фланца [мм]: | 82 |
Апертура трансмиссии [мм]: | 370 (стандарт) |
* шаговый двигатель, 1000 шагов/оборот
