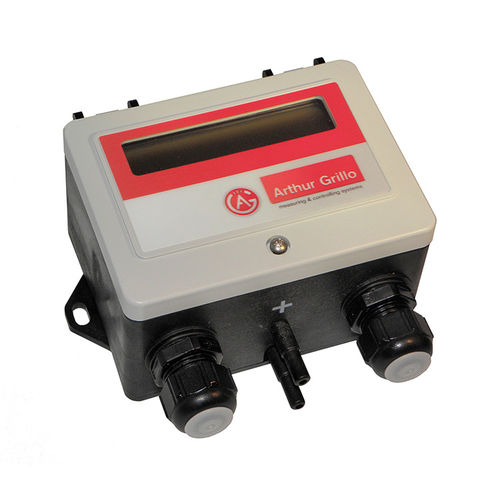

Регулятор перепада давления/объемного расхода Выбор измерений (перепад давления или объемный расход) Регулируемый коэффициент k для расчета объемного расхода Выбор режима управления или режима измерения Режим измерения с настраиваемым предельным значением Режим управления с настраиваемыми: 2 заданными значениями ПИ-параметры для ПИ-алгоритма, максимальное выходное напряжение Регуляторы перепада давления/объемного расхода GRILLO-DPC используются для измерения и регулирования низкого перепада давления неагрессивных газов, особенно воздуха. Сигнал 0…10 В доступен пользователю в качестве аналогового выхода. В зависимости от настройки устройства этот сигнал имеет разное значение. Если прибор используется в качестве датчика давления, выходной сигнал пропорционален измеренному давлению. В качестве датчика объемного расхода устройство обеспечивает выходной сигнал, оснащенный корнем. При регулировании давления или расхода выходной сигнал представляет собой регулируемую переменную ПИ-регулирования. Он используется, например, в технике кондиционирования воздуха для управления вентиляторами, контроля давления в помещении или управления фильтрами. В дополнение к аналоговому выходу доступен дополнительный выход сигнализации (открытый коллектор) для контроля предельного значения или контроля фильтра. В дополнение к аналоговому выходу доступен дополнительный выход сигнализации (открытый коллектор, макс. 30 В / 30 мА или реле 250 В переменного тока / 10 А) для контроля предельных значений или контроля фильтра. Устройство выдает излучаемый выходной сигнал в качестве датчика объемного расхода. В случае регулирования давления или объемного расхода выходной сигнал является регулируемой переменной ПИ-регулирования.
Технические характеристики
ХарактеристикиТип давленияперепадТехнологиямембрана ВыходаналоговыйМонтажнастенныйЖидкостныйдля газУровень защитынадежный, IP54Применениедля OEM, для систем HVACДругие характеристики прецизионный, компактный, OEM, CE, RoHS, на заказ, низкого давления, с измерением объемного расхода, с цифровым дисплеемДиапазон давления
Мин .: 0 Па (0 фунтов на квадратный дюйм)
Макс.: 6000 Па (0,87 фунтов на квадратный дюйм)
Точность
0,75 %
Температура процесса
Мин.: -25 °C (-13 °F)
Макс. : 60 °C (140 °F)
