Описание

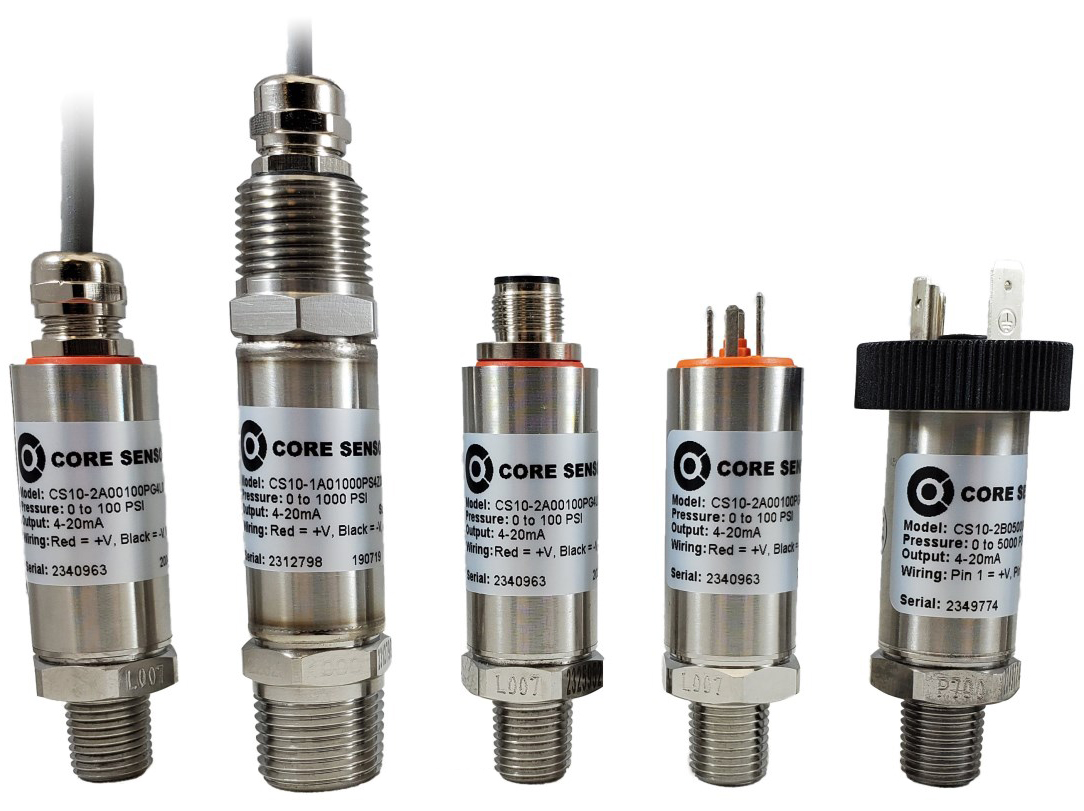

В промышленном преобразователе давления Core Sensors CS10 используются кремниевые тензорезисторы MEMS, прикрепленные к чувствительному элементу из нержавеющей стали или никелевого сплава. Электроника ASIC обеспечивает аналоговое напряжение или выходные сигналы с питанием от контура 4–20 мА. Доступны различные технологические соединения из сплавов 17-4PH, 316L или никелевых сплавов, включая Hastelloy C276 и Inconel 718. Электрические соединения включают в себя кабель или различные встроенные разъемы. Доступны полу-индивидуальные и нестандартные конструкции.
Core Sensors CS10 Применение промышленных датчиков давления
- Контроль давления воды
- Гидравлическое и пневматическое оборудование
- HVAC/R элементы управления
- Водород (только нержавеющая сталь 316L)
- Управление зданием
Технические характеристики
Характеристики
- Давление от вакуума до 40 000 фунтов на квадратный дюйм
- Точность:
- ≤ ±0,25 % BFSL
- ≤ ±0,5% BFSL (≤2 psi и >10 000 фунтов на квадратный дюйм)
- ≤ ±1 % BFSL (выходной сигнал в милливольтах)
- ≤ ±0,25 % полной шкалы стабильности
- 100 миллионов циклов давления
- 2x минимальное избыточное давление
- 5x или 60 000 фунтов на квадратный дюйм (в зависимости от того, что меньше) разрывное давление
- от -40 до 185°F (от -40 до 85°C) рабочая температура
- от -40 до 248°F (от -40 до 120°C) температура среды
- TC Zero:
- ≤ ±1% от полная шкала
- ≤ ±2% от полной шкалы (2 фунта на кв. дюйм и ниже)
- Диапазон температурного цикла:
- ≤ ±1% от полной шкалы
- ≤ ±2% от полной шкалы (2 PSI и ниже)
- Защита от электромагнитных и радиочастотных помех
- IP65 рейтинг
