Номер детали: 1030045.
Максимальное число оборотов: 8192.
Максимальное угловое ускорение: 600 000 рад/с².
Ударопрочность: 6 g (согласно EN 60068-2-27).
Механический интерфейс: сквозной полый вал.
Разрешение: 13 бит x 13 бит.
Информация о состоянии: зеленый светодиод (работа), красный светодиод (активность шины).
Диапазон рабочих температур: от -20 °C до 80 °C.
Электромагнитная совместимость: соответствует EN 61000-6-2 и EN 61000-6-3.
Виброустойчивость: 20 g, от 10 Гц до 2000 Гц.
Степень защиты корпуса: IP 65 (согласно IEC 60529), с уплотнением вала.
Интерфейс шины: RS-485.
Максимальная потребляемая мощность: 2 Вт.
Скорость передачи данных: 9.6 кбод / 12 Мбод / автоматическое определение.
Диапазон температур хранения: от -40 °C до 125 °C, без упаковки.
Точность повторения: 0.1 °.
Масса: 0.8 кг.
Диапазон рабочего напряжения: от 10 В до 32 В.
Материал вала: нержавеющая сталь.
Пусковой момент: 0.5 Нсм.
Время инициализации: 1250 мс.
Электрический интерфейс: шинный адаптер с 3 винтовыми кабельными вводами.
Момент инерции ротора: 153 гсм².
Установка адреса: от 0 до 127, DIP-переключатели или протокол.
Допустимая относительная влажность: 98 %.
Материал корпуса: литой алюминий.
Шаг измерения: 0.043 °.
Пределы погрешности: ± 0.25 °.
Диаметр вала: 12 мм.
Максимальное число шагов на оборот: 8192.
MTTFd (среднее время до опасного отказа): 150 лет (EN ISO 13849-1).
Материал фланца: алюминий.
SET (электронная настройка): через кнопку PRESET или протокол.
Срок службы подшипника: 3.6 x 10^9 оборотов.
Протокол передачи данных: профиль для энкодеров (07hex) — Класс 2.
Разрешающая способность: 8192 x 8192.
Терминация шины: DIP-переключатель.
Шина: PROFIBUS DP.
Рабочий момент: 0.4 Нсм.

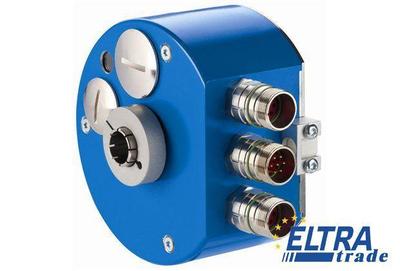

Больной ATM90-PTG13X13
Многооборотный энкодер с высоким разрешением (до 26 бит) и прочной конструкцией. Предназначен для точного определения положения вала, имеет функции установки нуля и преднастройки.
| Номер детали | 1030045 |
|---|---|
| Макс. число оборотов | 8,192 |
| Макс. угловое ускорение | 600,000 rad/s² |
| Ударопрочность | 6 g (according to EN 60068-2-27) |
| Механический интерфейс | Сквозной полый вал |
| Разрешение | 13 бит x 13 бит |
| Статусная информация | Зеленый светодиод (работа), красный светодиод (активность шины) |
| Диапазон рабочих температур | -20 °C … 80 °C |
| ЭМС | (согласно EN 61000-6-2 и EN 61000-6-3) |
| Устойчивость к вибрациям | 20 g, 10 Hz … 2,000 Hz |
| Класс защиты корпуса | IP 65 (according to IEC 60529), with shaft seal |
| Шинный интерфейс | RS-485 |
| Макс. потребляемая мощность | 2 W |
| Скорость передачи данных (скорость передачи) | 9.6 кбод / 12 Мбод / автоматическое определение |
| Диапазон температуры хранения | -40 °C … 125 °C, без упаковки |
| Точность повторения | 0.1 ° |
| Масса | 0,8 кг |
| Диапазон рабочего напряжения | 10 V … 32 V |
| Материал вала | Stainless steel |
| Пусковой момент | 0,5 Нсм |
| Время инициализации | 1,250 мс |
| Электрический интерфейс | Шинный адаптер с 3 винтовыми зажимами для кабеля |
| Момент инерции ротора | 153 gcm² |
| Настройка адреса | 0 … 127, DIP-переключатели или протокол |
| Допустимая относительная влажность | 98 % |
| Housing material | Литой алюминий |
| Шаг измерения | 0.043 ° |
| Пределы погрешности | ± 0.25 ° |
| Диаметр вала | NPN нормально открытый (NO) / нормально закрытый (NC) |
| Макс. число шагов за оборот | 8,192 |
| MTTFd: среднее время до опасного отказа | 150 лет (EN ISO 13849-1) |
| Материал фланца | Алюминий |
| SET (электронная настройка) | Через кнопку PRESET или протокол |
| Срок службы подшипников | 3.6 x 10^9 оборотов |
| Data protocol | Профиль для энкодеров (07hex) — Класс 2 |
| Разрешающая способность | 8,192 x 8,192 |
| Терминация шины | DIP-переключатель |
| Шина | PROFIBUS DP |
| Рабочий крутящий момент | 0.4 Нсм |
ATM90-PTG13X13 Больной ATM90-PTG13X13 — товар из ассортимента Laserzz для подбора и поставки под задачи ремонта и комплектации.
Позиция подходит для сценариев замены и закупки под конкретную спецификацию оборудования.
Ключевые параметры: Номер детали: 1030045; Макс. число оборотов: 8,192; Макс. угловое ускорение: 600,000 rad/s²; Ударопрочность: 6 g (according to EN 60068-2-27); Механический интерфейс: Сквозной полый вал.
Для корректного выбора сверяйте маркировку, параметры и совместимость с вашей схемой/узлом.
Вопросы и ответы
Как проверить совместимость товара?
Сравните артикул, технические параметры и формат исполнения с требованиями вашей модели оборудования.
Можно ли заказать партию?
Да, для партийных закупок доступны отдельные условия, ориентируйтесь на количество и сроки поставки.
