AWG7122B Генератор сигналов произвольной формы Tektronix

Характеристики:

• 12 Гвыб/с (24 Гвыб/с) и 6 Гвыб/с.
• Выходная частота РЧ 9,6 ГГц
• 1 или 2 выхода сигналов произвольной формы
• Точная синхронизация с общим джиттером всего 20 psp-p ( при 10-12 BER, типичное)
• 35 пс Tr/Tf (от 20% до 80%)
• Диапазон ±100 пс (разрешение 1 пс) Контроль межканального перекоса
• 2 или 4 выхода маркера с переменным уровнем
• Точная синхронизация с общим джиттером всего 30 psp-p (при 10-12 BER, типично)
• 45 пс Tr/Tf ( От 20% до 80%)
• Диапазон до 300 пс (разрешение 1 пс) Управление задержкой
• Разрешение по вертикали до 10 бит Доступно: 10 бит (без маркерного выхода) или 8 бит (с двумя выходами маркеров)
• Длина записи точек до 64 М (64 800 000) обеспечивает более длинные потоки данных
• Разрешение до 100 фс Управление сдвигом синхронизации
• 16 000 Пошаговое секвенирование создает бесконечные циклы сигналов, переходы и условные переходы
• Секвенирование в реальном времени создает бесконечные циклы сигналов, переходы и условные переходы
• условные переходы
• Интуитивно понятный пользовательский интерфейс Сокращает время тестирования
• Встроенный ПК поддерживает сетевую интеграцию и имеет встроенный DVD, съемный жесткий диск, порты LAN и USB

Применения:

• Высокоскоростная последовательная связь
• Скорость передачи данных до 12 Гбит/с в качестве источника двоичных данных (двойная передискретизация, чередование)
• До 8 Гбит/с данных Скорость как универсальный источник прямого синтеза (3-кратная передискретизация, чередование)
• 64 млн точек (стандартно) и 128 млн точек (опционально) Длина записи в памяти позволяет генерировать более длинные сигналы
• Обеспечивает любой многоуровневый профиль Сигналы, позволяющие проводить испытания запаса по времени (джиттеру) без внешних сумматоров мощности
• Широкополосный радиочастотный сигнал для коммуникационной и оборонной электроники
• Широкополосный модулированный произвольный прямой радиочастотный выход до 9,6 ГГц
• Генерация сверхширокополосного (UWB) сигнала IQ/IF с 2 каналами, 12 Гвыб/с и разрешением 10 бит
• Прямая генерация радиочастот всех групп диапазонов WiMedia (от BG1 до BG6)
• Диск (магнитный/оптический) Чтение/запись:
• Скорость передачи данных до 6 Гбит/с (2 точки/ячейка) или временное разрешение 42 пс
• Дизайн со смешанными сигналами и тестирование:
• 2-канальный аналоговый и 4-канальный маркерный выходы
• Высокоскоростной источник данных/импульсов и тактового сигнала с низким джиттером
• Реальный мир Генерация идеальных или искаженных сигналов — включая все сбои, аномалии и искажения.
• Воспроизведение сигналов, захваченных осциллографом, включая улучшения, такие как добавление эффектов предварительного искажения
• Векторы формы волны, импортированные из третьих источников. Инструменты для вечеринок, такие как MathCAD, MATLAB, Excel и другие

Генератор сигналов произвольной формы Tektronix AWG7122B обеспечивает уникальное сочетание превосходного сигнала, непревзойденной частоты дискретизации, полосы пропускания и бескомпромиссного удобства использования. Это лучшее в отрасли решение сложных проблем с сигнальными воздействиями, с которыми сталкиваются разработчики, проверяющие, характеризующие и отлаживающие сложные электронные конструкции. Генерация сигнала прямого синтеза позволяет использовать различные выходные сигналы, включая многоуровневый, предыскажение/деактивацию, джиттер (Rj, Pj, ISI, DCD), SSC и элементы фазового дрейфа.

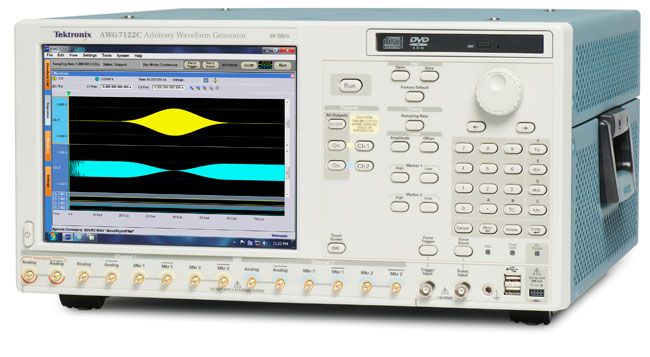

Изображение приведено только для справки. . Подробнее см. в спецификации продукта.
