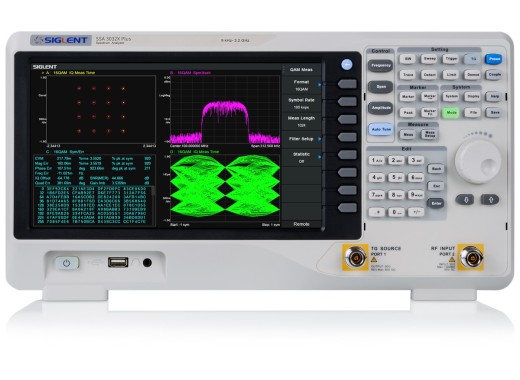

Анализатор спектра Siglent SSA3032X-PLUS является преемником популярного SSA3032X. Серия PLUS во многом похожа на свою предшественницу, только серия PLUS имеет сенсорный дисплей и генератор слежения. Для серии PLUS также доступно несколько опций. Анализатор спектра имеет полосу пропускания от 9 кГц до 3,2 ГГц с очень небольшим шумом. Разрешение измерения может быть установлено всего на уровне 10 Гц, что позволяет проводить измерения очень точно.
Низкий уровень шума является уникальным свойством этого анализатора спектра. Это ограничивает погрешность измерения, в частности, для сигналов меньшего размера. Данный коэффициент шума составляет всего -161 дБм/Гц. Этого достаточно мало, чтобы быть незаметным при обычном использовании. Стандартный предусилитель позволяет проводить измерения слабых сигналов, но его можно отключить для получения однозначного изображения сигнала.
Благодаря полосе пропускания до 3,2 ГГц можно использовать обычные частоты беспроводной связи. легко измерить. Например, Wi-Fi и Bluetooth работают на частоте 2,4 ГГц, но с помощью этих счетчиков легко измерить и GSM, частота которого начинается с 380 МГц и достигает 1,9 ГГц. Удобная дополнительная функция для измерения радиосигналов — это возможность легко измерить коэффициент мощности соседнего канала (ACPR), что является требованием для радиосвязи, поскольку доступные полосы пропускания не могут перекрываться.
Большой 10,1-дюймовый WVGA-дисплей с Разрешение 1024 на 600 пикселей обеспечивает достаточно места для данных измерений. Программное обеспечение поддерживает до 4 курсоров одновременно, что позволяет легко анализировать данные.
Вы ищете аттенюатор с различными разъемами для вашего анализатора спектра? Тогда вам подойдет этот набор утилит от Siglent. Дополнительную информацию см. здесь.
Серии Siglent SSA и SVA
Siglent предлагает несколько серий анализаторов спектра, краткий обзор которых вы можете найти ниже.
СерияSSA3000XSSA3000X-PLUSSSA3000X-RSVA1000X Модели SSA3021X
SSA3032X SSA3015X-PLUS
SSA3021X-PLUS
SSA3032X-PLUS
SSA3075X-PLUS SSA3050X-R
SSA3032X-R
SSA3075X-R SVA1015X
SVA1032X
SVA1075X Макс. полоса пропускания 3,2 ГГц 7,5 ГГц 7,5 ГГц 7,5 ГГц VNA Нет Нет Да и DTF Да В режиме реального времени Нет Нет Да Нет Опции AMK, EMI, refl AMK, EMI, refl, AMA, DMA AMK, EMI, AMA, DMA, RT40 AMK, Возможности подключения EMI, AMA, DMA, DTF — сенсорный экран, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, сенсорный экран веб-сервера, мышь и клавиатура, обзор модели веб-сервера серии SSA3000X-PLUS
Здесь вы найдете обзор различий между модели серии Siglent SSA3000X-PLUS. Основные различия заключаются в полосе пропускания и шуме.
МодельSSA3015X-PLUSSSA3021X-PLUSSSA3032X-PLUSSSA3075X-PLUS Полоса пропускания 9 кГц – 1,5 ГГц 9 кГц – 2,1 ГГц 9 кГц – 3,2 ГГц 9 кГц – 7,5 ГГц Следящий генератор 5 МГц – 1,5 ГГц 100 кГц — 2,1 ГГц 100 кГц — 3,2 ГГц 100 кГц — 7,5 ГГц RBW 1 Гц — 1 МГц 1 Гц — 1 МГц 1 Гц — 1 МГц 1 Гц — 3 МГц DANL — 156 дБм/Гц — 161 дБм/Гц — 161 дБм/ Гц — 165 дБм/Гц Точность по амплитуде Цена 1159 1 159,00 € Вкл. НДС 1469 €1 469,00 Искл. НДС 2439 €2 439,00 Искл. НДС 6509 €6 509,00 Искл. Технические характеристики НДС Разрешение по частоте 1 Гц Внутренняя опорная частота 10 МГц Вертикальный логарифмический диапазон 10 дБ до -100 дБ Встроенная память 256 МБ Встроенный предусилитель Да AMK (опция) CHP/ACPR/TOI/OBW/Monitor/Harmonic/CNR AMA (опция) AM/FM DMA (опция) ASK/FSK/PSK/QAM Фильтр электромагнитных помех (опция) 200 Гц, 9 кГц, 120 кГц, 1 МГц Дисплей 10,1-дюймовый цветной сенсорный экран 1024 x 600 Интерфейсы USB-хост/устройство, LAN, RJ-45 Размеры 393 x 207 x 116,5 (мм) Вес 4,4 кг Опции С помощью следующих опций вы можете добавить дополнительные функции. Программное обеспечение для проверки соответствия требованиям EMI Программное обеспечение для проверки соответствия требованиям EMI включает квазипиковый детектор и фильтры электромагнитных помех. Их можно использовать для проверки соответствия оборудования требованиям правил EMI. Комплект для предварительной проверки соответствия требованиям EMI 425 425,00 € Искл. Информация об НДС Добавить в корзину SRF5030T Датчики электромагнитных помех Этот набор датчиков ближнего поля содержит 3 датчика магнитного поля (разрешение 20, 10 и 5 мм) и 1 датчик электрического поля (разрешение 5 мм) для предварительного тестирования печатных плат на соответствие требованиям. SRF5030T 499,17 499,17 € Искл. Информация об НДС Добавить в корзину Измерения отражения В сочетании с генератором слежения эту опцию можно использовать для измерения отражения антенн. Измерения отражения 559 559,00 € Искл. Информация об НДС Добавить в корзину Расширенный измерительный комплект Этот комплект предлагает такие измерения, как «Мощность канала», «ACPR», «Мощность во временной области», «Занимаемая полоса пропускания», «Перехват третьего порядка» и «Отношение несущей к шуму». Это значительно расширяет измерительные возможности анализаторов. Расширенный измерительный комплект 395 395,00 € Вкл. Информация об НДС Добавить в корзину Модуль анализа цифровой модуляции Функция цифровой модуляции для анализаторов спектра Siglent SSA3000X-PLUS, включая: ASK, FSK, MSK, xPSK и xQAM. Модуль анализа цифровой модуляции 469 469,00 € Вкл. Информация об НДС Добавить в корзину Модуль анализа аналоговой модуляции Функция анализа аналоговой модуляции для анализаторов спектра Siglent SSA3000X-PLUS, включая: AM/FM. Модуль анализа аналоговой модуляции 286 286,00 € Вкл. Информация об НДС Добавить в корзину Аксессуары
В комплект поставки Siglent SSA3032X-PLUS входят:
- Шнур питания
- Краткое руководство
- USB-кабель
- Сертификат калибровки
