Примечание. R&S FPC1000 также доступен в рекламном комплекте FPC-EMI1, который включает предусилитель B22, K43 EMI и варианты кабеля Z1!

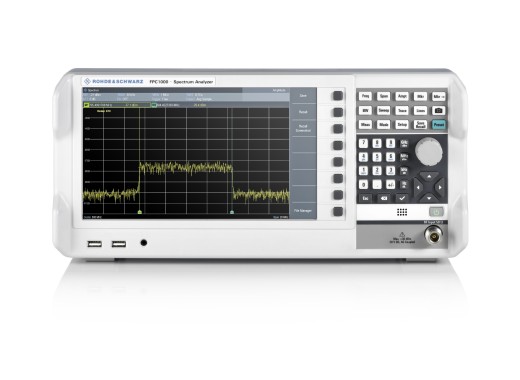

Rohde & Schwarz FPC1000 имеет диапазон частот 1 ГГц анализатор, имеющий хорошее соотношение цены и качества. Этот анализатор спектра имеет большой 10,1-дюймовый ЖК-экран и оснащен расширенными функциями измерения. Типичный шум, испытываемый этим анализатором, составляет -145 дБм/Гц. Серия анализаторов спектра Rohde & Schwarz FSC также предлагает возможность добавления предварительного усилителя с коэффициентом усиления 20 дБ, так что шум составляет всего -165 дБм/Гц. Кроме того, FPC1000 можно подключить к ПК через соединения USB и LAN. Конечно, данные измерений также можно сохранять на USB-накопителе.
Существует 2 варианта увеличения диапазона частот: от 1 до 2 ГГц и от 2 до 3 ГГц. Вы можете проверить эту опцию в правом верхнем углу продукта. Дополнительные опции для этого анализатора спектра вы можете увидеть ниже, эти опции также можно отметить галочкой в правом верхнем углу продукта. Технические характеристики Дисплей 10,1-дюймовый ЖК-дисплей, 1366 x 768 пикселей Частота 5 кГц – 1 ГГц (опция до 3 ГГц) Разрешение 1 Гц Уровень шума До -150 дБм/Гц, с предварительным усилителем (опция B22) до -165 дБм/Гц . Пересечение третьего порядка (IP3) +7 дБм Максимальное входное напряжение 50 В постоянного тока Отображение амплитуды
Лог: 1 дБ–100 дБ, 10 делений
Линейное: 0–100 %, 10 делений
Соединения USB тип A, USB тип B, локальная сеть (10/100BASE-T, RJ-45) Вес 3 кг Размеры 396 x 185 x 156 мм Аксессуары
Анализатор спектра Rohde & Schwarz FPC1000 поставляется в комплекте:
- Шнур питания
- USB-кабель для подключения к ПК
Опции
Для этого анализатора спектра доступны некоторые дополнительные программные функции. Ниже приведен краткий обзор. Опции можно отметить в продукте или добавить позже. FPC-B22 Эта опция обеспечивает предусилитель для анализатора спектра. FPC-K7 Эта опция позволяет выполнять анализ модуляции (AM, FM, ASK и FSK). FPC-K43 Это опция предварительного соответствия требованиям по электромагнитным помехам для данного анализатора спектра. FPC-K55 Эта опция позволяет выполнять расширенные измерения, такие как измерения спектрограммы, мощности канала и занимаемой полосы пропускания. FPC-B200 Эта опция позволяет управлять анализатором спектра с помощью соединения Wi-Fi.
