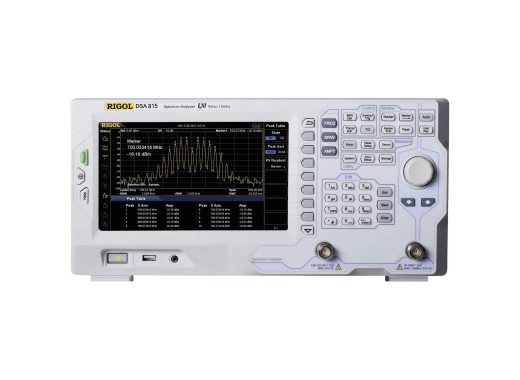

Анализатор Rigol DSA815

Rigol DSA815 — анализатор спектра с частотой 1,5 ГГц. Эта серия анализаторов спектра предлагает отличную производительность по доступной цене. Анализаторы оснащены широкоэкранным дисплеем и удобным интерфейсом, облегчающим использование. Эти анализаторы спектра основаны на полностью цифровой фильтрации промежуточных частот, что упрощает их использование, обеспечивает высокое разрешение, высокую скорость измерения и низкий уровень шума.
Анализаторы спектра можно подключить к компьютеру через USB, LAN или дополнительный разъем GPIB, а затем через Ultra Sigma или программное обеспечение NI можно легко установить связь с анализатором. Кроме того, различную информацию можно хранить на карте памяти через встроенный USB-порт. Кроме того, анализаторы имеют разъем для наушников для выполнения демодуляции AM/FM и прослушивания звука. Эти анализаторы спектра хорошо подходят для измерения электромагнитных помех, например, перед отправкой тестируемого устройства в контролирующий орган. идет. Сэкономив на одной поездке в инспекцию, это устройство уже окупается.

Модели

Модели этой серии различаются частотным диапазоном, фазовым шумом и DANL (отображаемым средним уровнем шума).

МодельDSA815
DSA815-TG
DSA832E
DSA832E-TG
DSA832
DSA832-TG
DSA875
DSA875-TG
DSA815-TG Диапазон частот 9 кГц – 1,5 ГГц 9 кГц – 3,2 ГГц 9 кГц – 3,2 ГГц 9 кГц — 7,5 ГГц Фазовый шум -80 дБн/Гц -90 дБн/Гц -98 дБн/Гц -98 дБн/Гц DANL -155 дБм -158 дБм -161 дБм -161 дБм Цена (2 канала)





Характеристики генератора слежения (модели -TG)

Модели с -TG после названия поставляются с генератором слежения. МодельDSA815-TGDSA832E-TGDSA832-TGDSA875-TGDSA875-TG Диапазон частот 100 кГц – 1,5 ГГц 100 кГц – 3,2 ГГц 100 кГц – 3,2 ГГц 100 кГц – 7,5 ГГц Выходной уровень -20 – 0 дБм – 40 – 0 дБм –40 – 0 дБм -40 — 0 дБм Разрешение выходного уровня 1 дБ 1 дБ 1 дБ 1 дБ Технические характеристики Дисплей 8-дюймовый ЖК-дисплей, 800*480 пикселей Разрешение 1 Гц Внутренняя опорная частота 10 МГц Перехват третьего порядка (IP3) +10 дБм (-815)
+7 дБм (-832E)
+11 дБм (-832)
+15 дБм (-875)


Максимальное входное напряжение 50 В постоянного тока Максимальная входная мощность 30 дБм Отображение амплитуды

Лог: 1 дБ – 200 дБ

Линейное: 0 – опорный уровень

Подключения USB 2.0 тип A, USB 2.0 тип B, Lan Частотомер Да Вес (без коробки) 4,25 — 4,55 кг Размеры 361,6 x 178,8 x 128 мм (ШxВxГ)

Для получения дополнительной информации вы можете найти полное техническое описание серии DSA800 внизу этой страницы. Опции Комплект DSA800-EMI Этот комплект содержит функциональное расширение EMI-DSA800, комплект датчиков ближнего поля NFP-3 и программное обеспечение для ПК S1210 для предварительного соответствия EMI. Комплект DSA800-EMI 834,71 834,71 € Искл. Информация об НДС Добавить в корзину Приложение для измерения электромагнитных помех DSA800 Это расширение добавляет к анализатору спектра серии DSA800 фильтр электромагнитных помех, квазипиковый детектор и функции разрешения полосы пропускания электромагнитных помех. DSA800-EMI 480,95 480,95 € Искл. Информация об НДС Добавить в корзину Комплект пробников ближнего поля Этот комплект пробников ближнего поля (NFP) от Rigol предназначен для диагностики ЭМС в диапазоне частот от 30 МГц до 3 ГГц. Подходит для всех анализаторов спектра Rigol. NFP-3 461,03 461,03 € Искл. Информация об НДС Добавить в корзину Аксессуары В комплект поставки серии DSA800 входят:

• Руководство пользователя
• Шнур питания

Технические характеристики
