9805 BK Прецизионный источник переменного тока

Дополнительные характеристики:

• Напряжение (СКЗ): 0–300.
• Максимальная мощность: 1500 ВА.
• Выходная частота: 45–500 Гц. Гц
• Однофазный
• Выберите 150 В/300 В с автоматическим выбором диапазона или диапазон 300 В для непрерывной развертки от 0 до 300 В.
• Отображает Vrms, Irms, Ipeak, частоту , PF, полная мощность, истинная мощность и прошедшее выходное время
• Регулируемый фазовый угол
• Программируемые настройки ограничения напряжения и частоты
• Встроенный PLD и диммер имитация
• Режим свипирования по напряжению и частоте
• Режим списка: 10 программ, определяемых пользователем, до 100 программируемых шагов в каждой
• Ввод/вывод BNC для внешнего запуска, индикация/управление выходным состоянием и синхронизация
• Сохранение и вызов до 100 настроек прибора
• Стандартные интерфейсы USB (совместимые с USBTMC), RS232, LAN и GPIB
• Режимы защиты OVP/OCP/OPP/OTP и функция блокировки клавиш
• Предварительное тестирование на соответствие требованиям к провалам напряжения и имитации частоты в соответствии с IEC61000-4-11 / 4-14 / 4-28
• Доступны драйвер LabVIEW и программная панель для дистанционного управления
• Входящие в комплект аксессуары: кабель питания без разъемов с входным разъемом, уши для монтажа в стойку с ручками, отчет об испытаниях и сертификат калибровки
• Двухлетняя гарантия

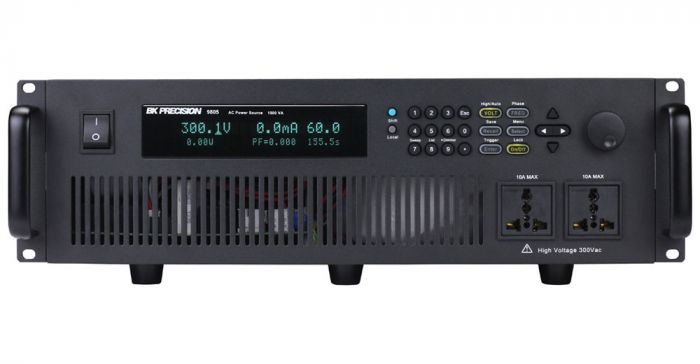

BK Precision 9805 — это программируемый источник переменного тока и измерительный инструмент. Этот полностью программируемый линейный источник переменного тока обеспечивает максимальную мощность 1500 ВА через универсальные линейные выходные клеммы на передней панели и выходной разъем на задней панели. Выходное напряжение может изменяться от 0 до 300 В с разрешением программирования 0,1 В. Выходную частоту также можно регулировать в диапазоне от 45 Гц до 500 Гц с фазовым углом начала и окончания от 0 до 360 градусов. На ярком дисплее VFD отображаются Vrms, Irms, Ipeak, частота, коэффициент мощности (PF), полная мощность, истинная мощность и прошедшее выходное время.

Эти источники переменного тока обеспечивают имитацию помех в линии электропередачи (PLD), режим списка и режим развертки для имитации распространенных неисправностей и помех в энергосистеме. Встроенная функция диммера также доступна для тестирования двигателей и светодиодов.

Режим списка можно использовать для создания последовательностей сигналов, таких как выбросы, провалы и частотные помехи. Запрограммированный список можно активировать с передней панели или через разъем BNC на задней панели.

Стандартные интерфейсы USB, RS232, LAN и GPIB (только модели 9803 и 9805) можно использовать для удаленного управления источником через ПК.
Доступны бесплатное прикладное программное обеспечение и драйвер LabVIEW, которые сокращают время программирования и повышают производительность.

Общие области применения
Источники питания переменного тока серии 9800 подходят для оценки трансформаторов, симисторов, тринисторов. и пассивных компонентов, а также производство, исследования и разработки, обслуживание и предварительное тестирование на соответствие требованиям.

Гибкая работа

Режим списка
Режим списка поддерживает создание более сложных последовательностей с различным временем, амплитудой и частотой. Можно сохранить и выполнить до 100 шагов в 10 группах. Это позволяет пользователю строить широкий диапазон сигналов в последовательности для имитации отказов и помех в сети. Запрограммированный список можно активировать с передней панели или через разъем BNC на задней панели.

Имитатор помех в линии электропередач (PLD)
Имитатор PLD — это расширенная функция режима списка, которая предоставляет пользователю больший контроль над вставкой возмущения в сигнал. Это может быть полезно для оценки характеристик помехозащищенности продукта. Например, пользователь может создавать общие помехи формы сигнала, такие как выбросы, провалы, выбросы и провалы в определенных пользователем местах на сигнале.

Режим развертки
Функция развертки идеально подходит для проверки эффективности импульсных источников питания или определения максимальной рабочей мощности тестируемого устройства.

Определяемые пользователем напряжение и частота развертки можно создавать независимо или комбинировать. Можно сохранять и вызывать до 10 профилей развертки.

Моделирование диммера
Функция диммера может использоваться для многих тестовых приложений, таких как управление двигателем и освещением. отсечка фазы переднего или заднего фронта синусоидальной волны переменного тока, имитация регулятора яркости изменяет среднеквадратичное напряжение, подаваемое на тестируемую нагрузку. Отсечку фазы можно отрегулировать для затемнения переднего или заднего фронта в диапазоне от 0 до 180 градусов.

Прикладное программное обеспечение
ПО для ПК предназначено для эмуляции передней панели, создания и выполнения списка, PLD и профили развертки или регистрация данных измерений без необходимости написания исходного кода. Серия 9800 также поддерживает NI Data Dashboard для LabVIEW.

Технические характеристики
