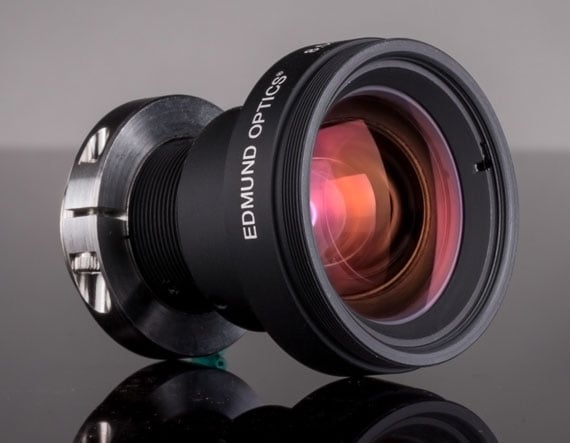

Описание семейства продуктов
- Объектив C-Mount размером 2/3 дюйма
- До 9 мегапикселей, датчики с размером пикселя 1,85 м
- Защищенная конструкция (HRr) (Ударопрочность 50 г) ) нашего объектива серии HR с приклеенной индивидуальной оптикой
- Фокусное расстояние от 8,5 мм до 12 мм
- Также доступны инструментальные версии (HRi)
Объективы с фиксированным фокусным расстоянием серии TECHSPEC HRr разработаны с учетом высокого уровня производительности машинного зрения и обеспечивают стабилизированную прочность благодаря склеиванию всех отдельных элементов объектива для уменьшения сдвига пикселей. Они доступны в нескольких вариантах для каждого фокусного расстояния, чтобы соответствовать различным оптимизированным диапазонам рабочего расстояния. Кроме того, фиксирующий зажим C-Mount из нержавеющей стали и упрощенная фокусировка обеспечивают дополнительную надежность. Объективы с фиксированным фокусным расстоянием серии TECHSPEC HRr являются образцом для калиброванных систем визуализации, таких как измерение и калибровка, трехмерное стереозрение, робототехника и датчики, автономные транспортные средства и отслеживание объектов. Запросите цену OEM.
Edmund Optics создала семейство высокоэффективных оптических конструкций (семейство серии HR) и разработала три специализированных оптико-механических решения, предназначенных для конкретных приложений. В этих подсемействах объективов используется та же оптика, что и в объективах серии HR, обеспечивающая такие же оптические характеристики в различных оптико-механических решениях в соответствии с вашими требованиями:
- Серия HR: функции блокировки фокусировки кулачка и диафрагмы корректирование. Это наиболее регулируемая версия этих оптических конструкций и типичный высококачественный объектив машинного зрения.
- Серия HRi: упрощенная механика с фиксированной апертурой в компактном корпусе. Промышленная защита для уменьшения размера, стоимости и фиксации фокуса.
- Серия HRr: вся оптика приклеена на место и фиксируется кольцом фокусировки с С-образным зажимом. Стабилизация повышенной прочности для уменьшения сдвига пикселей и повышения стабильности фокусировки.
Технические характеристики
Iris Option: Fixed Length (mm): 44.00 Horizontal Field of View, 1/2′ Sensor: 71.9mm — 42.2 Horizontal Field of View, 2/3′ Sensor: 101.4mm — 56.8 Filter Thread: M58 x 0.75 with adapter #87-425 Maximum Diameter (mm): 41.5 Weight (g): 106 Horizontal Field of View, 1/3′ Sensor: 53.2mm — 32.0 Maximum Rear Protrusion (mm): 1.31 Maximum Image Circle (mm): 11.00 Numerical Aperture NA, Object Side: 0.0249 Horizontal Field of View @ Max Sensor Format: 101.4mm — 56.8 Number of Elements (Groups): 9 (8) Horizontal Field of View, 1/1.8′ Sensor: 81.5mm — 47.2 Front Thread: M40 x 0.5 (Male) Horizontal Field of View, 1/2.5′ Sensor: 64.8mm — 38.4 Type: Fixed Focal Length Lens Focal Length FL (mm): 8.50 Primary Magnification PMAG: 0.092 Maximum Sensor Format: 2/3′ Working Distance (mm): 75 — Mount: C-Mount Aperture (f/#): f/1.8 Coating: 425 — 675nm BBAR Coating Specification: 425 — 675nm BBAR Entrance Pupil Position (mm): 18.85 Horizontal Field of View, 1/4′ Sensor: 39.6mm — 24.1 Object Space Principal Plane (mm): 25.03 Image Space Principal Plane (mm): 4.70 Field of View at Max Sensor Format: Horizontal: 101.4mm — 56.8
Vertical: 74.2mm — 43.5
Diagonal: 130.5mm — 68.9 Maximum Distortion (%): -5.6 Exit Pupil Position (mm): -17.93 Optimized Working Distance (mm): 75 — Lens Wavelength Range: VIS
Regulatory Compliance RoHS 2015: Compliant Reach 209: Compliant Certificate of Conformance: View
