Особенности:
- Двухканальная работа, при этом каждый канал обеспечивает номинальную амплитуду (10 В размах) во всем диапазоне частот.
- Синусоиды и прямоугольные сигналы до 20 МГц.
- Настоящий поточечный генератор сигналов произвольной формы с разрешением 14 бит, 125 Мвыб./с и частотой дискретизации 16 квыб.
- Яркий цветной дисплей с предварительным просмотром сигнала
- Синхронизация фазы обоих каналов нажатием кнопки
- Линейная и логарифмическая развертка
- Возможности внутренней и внешней модуляции AM, FM, PM, FSK и PWM
- Стробирующий и пакетный режимы
- Независимые выходные усилители и усилители смещения постоянного тока позволяют получать выходные сигналы малой амплитуды с большими смещениями постоянного тока
- Генерация прямоугольных сигналов с низким джиттером для имитации надежных тактовых сигналов, генерации триггеров или проверка последовательных шин данных
- USB-интерфейс
- SCPI-совместимый набор команд
- Внутренний/внешний запуск
- Шлюзовый и пакетный режим
- Встроенный счетчик
- Защита от короткого замыкания для резистивных и емкостных нагрузок на выходах и защита от перенапряжения на входах
- Применение: этот генератор подходит для широкого спектра приложений, включая электронный дизайн, имитация датчика, функциональное испытание или проверка последовательной шины данных.
- Входящие в комплект аксессуары: шнур питания, интерфейсный кабель USB (тип A–B), сертификат калибровки.
- Три года гарантия

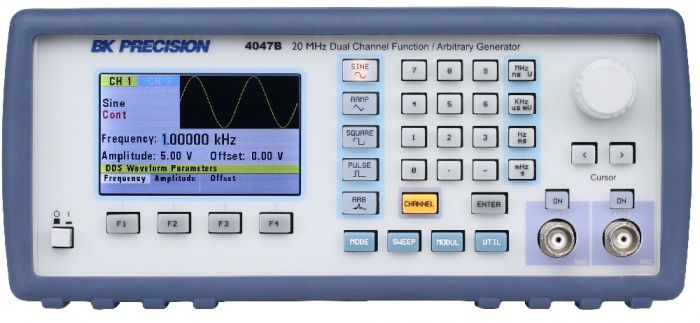

Двухканальный генератор функциональных/произвольных сигналов 4047B способен генерировать стабильные и точные синусоидальные, прямоугольные, треугольные, импульсные и произвольные сигналы. Выходы CH1 и CH2 полностью независимы с отдельными кнопками включения/выключения и оба могут изменяться от 0 до 10 Vpp на 50 Ом (до 20 Vpp при разомкнутой цепи). Генератор обеспечивает возможности линейной и логарифмической развертки, модуляцию AM/FM/PM/FSK/PWM, а также плавно регулируемое смещение постоянного тока для ввода сигналов непосредственно в схемы с правильным уровнем смещения. Отдельные усилители выходной амплитуды и смещения постоянного тока позволяют установить большое смещение постоянного тока (например, ± 4,99 В) с выходным сигналом малой амплитуды (например, 10 мВ).
Контроллер 4047B легко интегрируется с редактированием сигналов B&K Precision. программное обеспечение WaveXpress, позволяющее пользователям генерировать сложные сигналы произвольной формы, которые можно вывести с помощью 14-битного генератора сигналов произвольной формы, 125 Мвыб./с, 16 квыб.
Технические характеристики
| Manufacturer | BK Precision |
|---|---|
| Condition | New |
| Frequency | 20 MHz |
