Характеристики:
- Базовый блок системного коммутатора с шестью слотами и опциональным высокопроизводительным мультиметром
- Многопроцессорная архитектура, оптимизированная для высокопроизводительного сканирования и приложений переключения шаблонов
- Удаленное управление ПК через интерфейсы Ethernet, USB и GPIB
- До 576 двухпроводных или 720 однопроводных каналов мультиплексора в одном базовом блоке
- До 2688 однополюсных матриц точек коммутации в одном мейнфрейме
- Встроенный процессор сценариев тестирования (TSP®), обеспечивающий беспрецедентную автоматизацию системы, пропускную способность и гибкость
- Соединение ведущий/ведомый TSP-Link® обеспечивает простое расширение системы и бесшовное соединение с приборами SourceMeter® Series 2600 и 2600A
- Способность более 14 000 показаний в секунду в память с дополнительным высокопроизводительным мультиметром
- LXI Class B версии 2 со встроенным интерфейсом веб-браузера для настройки теста, техническое обслуживание и базовый контроль приложений
Поставляемые аксессуары:
- Компакт-диск с программным обеспечением Test Script Builder
- Перекрестный кабель Ethernet (CA-180 -3A)
- Компакт-диск с продуктом Series 3700A (включает драйверы LabVIEW®, IVI C и IVI.COM)
Дополнительные сменные карты:
- Модель 3720 Двойная плата мультиплексора 1×30 (автоматический CJC с 3720-ST)
- Модель 3721 Двойная плата мультиплексора 1×20 (автоматический CJC с 3721-ST)
- Модель 3722 Двойная 1×48, высокая плотность, плата мультиплексора
- Модель 3723, двойная 1×30, высокоскоростная, плата мультиплексора с герконовым реле
- Модель 3724, двойная плата мультиплексора 1×30 FET (60 дифференциальных каналов, автоматический CJC с 3724- аксессуар ST)
- Модель 3730 6×16, высокая плотность, матричная карта
- Модель 3731, 6×16, высокая скорость, герконовое реле, матричная карта
- Модель 3732 Quad 4×28, Ultra Плата с герконовой релейной матрицей высокой плотности
- Модель 3740, 32-канальная изолированная плата переключателя
- Модель 3750, многофункциональная плата управления (40 цифровых входов/выходов, 2 аналоговых выходных канала и 4 счетчики)
Серия 3700A предлагает масштабируемые решения инструментального класса для коммутации и многоканальных измерений, оптимизированные для автоматизированного тестирования электронных продуктов и компонентов. Серия 3700A включает в себя четыре версии базового блока системных коммутаторов модели 3706A, а также растущее семейство съемных коммутаторов и карт управления. Когда базовый блок модели 3706A заказывается вместе с высокопроизводительным мультиметром, вы получаете тесно интегрированную систему переключения и измерения, которая может удовлетворить строгие требования приложений в системе функционального тестирования или обеспечить гибкость, необходимую для автономных приложений сбора данных и измерений.

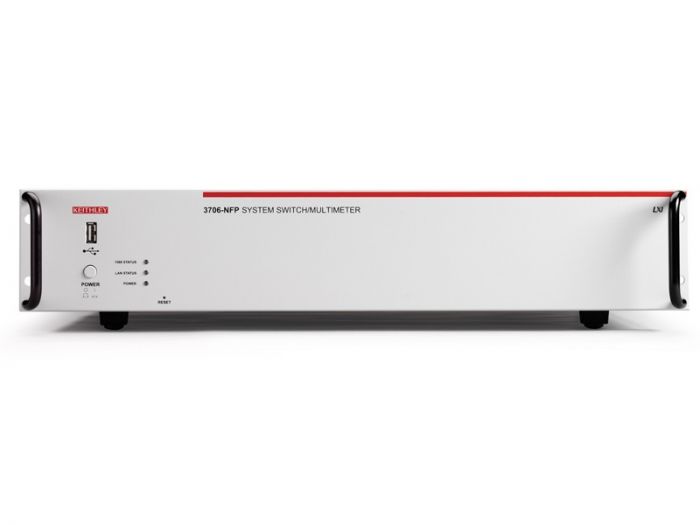

Системный коммутатор модели 3706A-SNFP без дисплея на передней панели и клавиатуры содержит шесть слотов для сменных плат в компактном корпусе высотой 2U (3,5 дюйма/89 мм), который легко подходит для среднего и большого количества каналов. Приложения. При полной загрузке мейнфрейм может поддерживать до 576 двухпроводных каналов мультиплексора, что обеспечивает непревзойденную плотность и экономичность в расчете на один канал.
Изображение приведено только для справки. Подробнее см. в спецификации продукта.
Технические характеристики
| Manufacturer | Keithley |
|---|---|
| Condition | New |
