Описание продукта Нижние переходные пластины, продаваемые отдельно, необходимы для установки 30-мм и 40-мм столиков на стандартные макетные платы. Описание семейства продуктов
- Доступны метрические и английские схемы расположения отверстий
- Можно штабелировать для двухосевого вращения
- Механически совместимо с нашими предметными столиками TECHSPEC

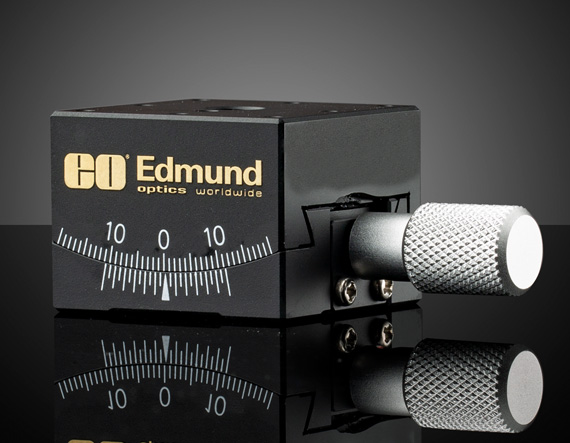

Гониометры позволяют осуществлять точную угловую настройку объекта относительно фиксированной точки, расположенной над центром монтажной поверхности. Они обеспечивают точную регулировку кончика и наклона любого оптического компонента и часто используются для точного направления лазеров и выравнивания зеркал в приложениях управления лучом. Наши новые гониометры TECHSPEC доступны с пластинами различных размеров для различных областей применения. Каждый размер предлагается с несколькими радиусами движения, что позволяет легко складывать их в конфигурации с двумя осями. Чтобы обеспечить движение вокруг общей точки по двум разным осям, устанавливайте столики гониометра с меньшим радиусом поверх столиков с большим радиусом того же размера.
Каждый столик гониометра отличается точным движением по схеме «ласточкин хвост» с нониусная шкала для измерений с высоким разрешением и повторяемости движений. Фиксирующий винт с накатанной головкой позволяет надежно удерживать каждую из них на месте. 30-мм и 40-мм гониометрические столики изготовлены из прочной латуни, окрашенной в черный цвет, а 70-мм гониометрические столики изготовлены из черного анодированного алюминия. Нижние переходные пластины, продаваемые отдельно, необходимы для установки 30-мм и 40-мм столиков на стандартные макетные платы, 70-мм столики устанавливаются напрямую.
Технические характеристики
Type of Movement: Goniometer Type of Drive: Lead Screw Type: English Stage Size (mm): 30 x 30 Travel (): ±,15 Construction: Brass Stage Leadscrew Pitch (mm): 0.5 Load Capacity (kg): 2 Mounting Threads: (1) ¼,-20, (8) 2-56 Radius R (mm): 40 Resolution (arcmin): 5 Stage Size (inches): 1.18 x 1.18 Weight (kg): 0.15
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
