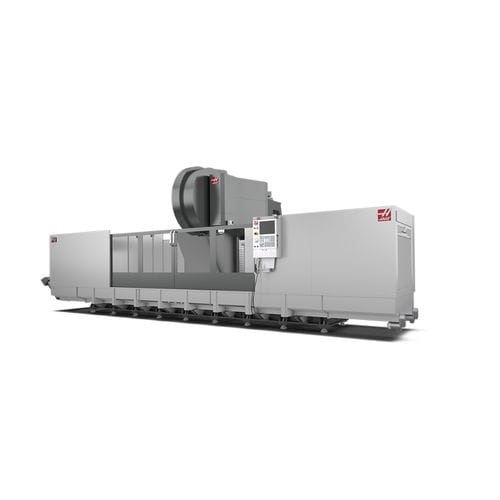

Haas VS-3 — это обрабатывающий центр станины с большой рамой, обеспечивающий большие перемещения и высокую производительность резания при вертикальном шпинделе. Станок оснащен шпинделем с зубчатой головкой с конусом 50 и устройством смены инструмента с боковой установкой на 50+1 инструмент. Полностью поддерживаемое перемещение по оси X позволяет легко обрабатывать детали весом до 10 000 фунтов (4536 кг). Поверхность стола состоит из трех пустых инструментальных пластин, которые легко обрабатываются для индивидуального крепления. Фиксированный корпус, не перемещается вместе со столом 4 шнека для стружки, имеется внутрирезервуарный конвейер Подвеска управления на подвижной стойке для легкого доступа Полная поддержка перемещения по оси X ШВП 50 мм по всем осям 10 000 фунтов (4536 кг) Грузоподъемность 153 фута x Стол размером 49 футов (3886 x 1245 мм) с тремя пустыми инструментальными пластинами с болтовым креплением для индивидуального крепления.
Технические характеристики
ХарактеристикиКоличество осей3 осиОриентация шпинделя вертикальноеКрепление шпинделяBT 50Применениерезка, для автоматических сменщиков инструмента Ход по X
3810 мм (150 дюймов)
Ход по Y
1270 мм (50 дюймов)
Ход по Z
1270 мм (50 дюймов)
Скорость вращения
7500 об/мин (47124 рад/мин-1)
Мощность
22,4 кВт (30,46 л.с.)
Рабочая подача по оси X
9100 мм/мин (6 дюймов/с)
Рабочая подача по оси Y
15 200 мм/мин (10 дюймов/с)
Рабочая подача по оси Z
15 200 мм/мин (10 дюймов/с)
Грузоподъемность стола
4536 кг (10 000 фунтов)
Вес инструмента (макс.)
13,6 кг (30 фунтов)
Инструмент- время смены
6 с
Вес
10 242 кг (22 579,74 фунта)
