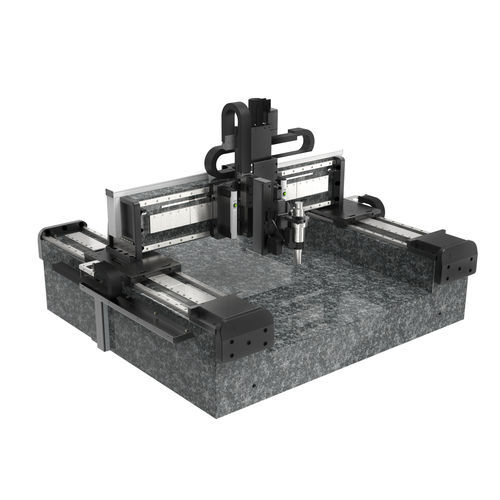

Портальная система XYZ для приложений 3D-автоматизации | Линейный двигатель XY, профильная рейка | Шарико-винтовая передача Z, сервопривод переменного тока. Высокоточные, универсальные 3D-приложения над головой. Эту 3-осевую систему позиционирования можно гибко адаптировать к процессам производства и контроля для различных применений. Настраиваемая обрабатывающая или измерительная головка по оси Z перемещается над держателем проб. Основанная на линейной оси LA250 с линейным прямым приводом, эта система обеспечивает высокие скорости и ускорения с высокой точностью и очень хорошей воспроизводимостью. Для вертикального позиционирования используется высокоточная линейная платформа PLT165-AC с мощным серводвигателем переменного тока, приводящая в движение прецизионную шариковую винтовую передачу. Оптимизирован для мощных приложений автоматизации · Идеально подходит для автоматизированных задач с высокой пропускной способностью благодаря большим перемещениям 700 x 700 x 200 мм · Высокодинамичная и быстрая обработка образцов благодаря скорости до 1000 мм/с · Высокоточное позиционирование с повторяемостью до 0,3 мкм · Выдающаяся стабильность для высокой воспроизводимости и разрешения. Опционально расширяемая: · Адаптация к производственной или измерительной головке по индивидуальному заказу · Настройка хода до 2000 мм для производственной зоны · Защитный корпус и различные опорные плиты · Протираемые, химически стойкие поверхности · Управление в Z ручное или моторизованное · Версии для чистых помещений ISO 14644-1 (до класса 1 по запросу) · Готовое к использованию управление с предварительно сконфигурированным контроллером, вкл. образец программного обеспечения
Технические характеристики
ХарактеристикиКоличество осей3 оси, XYZХарактеристикилинейный, портальныйДругие характеристикиШВП, линейный с приводом от двигателя, профилированный рельс, с сервоприводом
