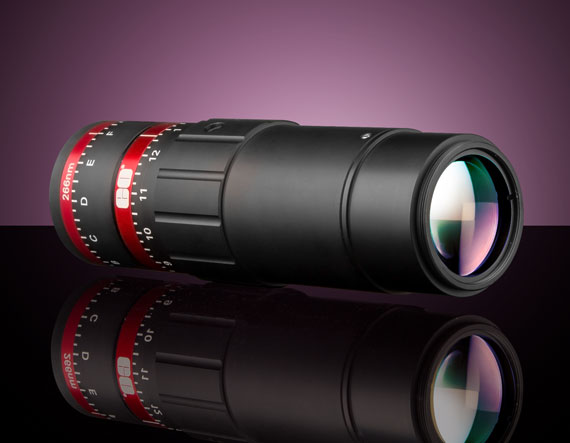

266нм 2.5X - 8X Переменный расширитель луча Исследовательского класса

Описание семейства продуктов

• Переменное увеличение 1X 3X и 2X 8X
• Невращающиеся линзы минимизируют блуждание луча
• Компактные конструкции Галилея с фиксированной длиной корпуса
• Также доступны широкополосные расширители луча TECHSPEC Draconis

Переменные расширители луча TECHSPEC исследовательского класса (RVBX) идеально подходят для мощных лазерных приложений, где могут потребоваться изменения увеличения, такие как прототипирование или исследования и разработки. Расширители луча исследовательского класса TECHSPEC имеют проходящий волновой фронт &lambda,/4, конструкции Галилея и просветляющие покрытия с высоким порогом лазерного повреждения для обеспечения максимального пропускания при минимизации паразитных отражений. Кроме того, в этих расширителях луча используются внутренние механизмы перемещения и фокусировки для переменной регулировки увеличения и расходимости лазера без изменения общей длины корпуса. Эта компактная конструкция устраняет необходимость в приспособлении системы к изменениям длины и упрощает системную интеграцию.

Переменные расширители луча исследовательского класса TECHSPEC могут использоваться для определения необходимого увеличения луча системы на этапе разработки прототипа. Широкополосные расширители луча TECHSPEC Draconis доступны для производства или реализации OEM. Свяжитесь с нашим отделом продаж, чтобы узнать о требованиях к индивидуальному увеличению.

Технические характеристики

Angle of Incidence (): 0 &plusmn,0.06 Coating: Laser V-Coat (266nm, 355nm) Design Wavelength DWL (nm): 266 Entrance Aperture (mm): 15 Exit Aperture (mm): 30 Expansion Power: 2.5X — 8X Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Length (mm): 157.40 Mounting Threads: Input: Male C-Thread (1′ x 32 TPI)
Output: Male T-Thread (M42 x 0.75) Transmission (%): &gt,95 @ DWL Type: Beam Expander Weight (g): 483 Housing Diameter (mm): 51 Transmitted Wavefront, P-V: &lt,3/4/&lambda, for Input Beam &le,4mm (2.5X-4X)&le,&lambda,/2 for Input Beam &le,2mm (&gt,4X) Maximum Input Beam Tilt (mrad): 1 Coating Specification: Rabs &lt,0.25% @ 265 — 267nm
Rabs &lt,0.25% @ 354 — 356nm
Ravg &lt,0.5% @ 260 — 365nm Wavelength Range (nm): 260 — 365 Style: Variable Magnification Damage Threshold, Pulsed: 2 J/cm2 @ 266nm, 10ns, 20Hz Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. 2 J/cm2 @ 10ns, 20 Hz, 266nm Divergence Adjustment: Non-Rotating Optics
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
