25мм диаметр. x 100 мм FL без покрытия, &лямбда,/20 линз PCX

Описание семейства продуктов

• Точность поверхности &lambda,/20
• Доступно без покрытия или с различными вариантами лазерного покрытия Nd:YAG
• Включает полный пакет данных с интерферограммой и измеренными Результаты для геометрических допусков

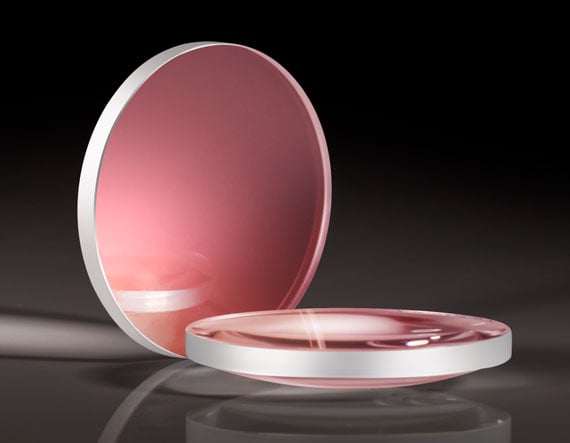

Плоско-выпуклые линзы TECHSPEC &lambda,/20 (PCX) идеально подходят для приложений, требующих минимального искажения волнового фронта. Линзы TECHSPEC &lambda,/20 Plano-Convex (PCX) обладают характеристиками, необходимыми для высокоточного использования, включая прецизионную подложку из плавленого кварца, точность поверхности &lambda,/20 и качество поверхности 20-10. Каждая линза доступна с полным пакетом данных, который включает интерферограмму и результаты измерений диаметра, радиуса, толщины в центре и центрирования.

Технические характеристики

Diameter (mm): 25.00 +0.0/-0.1 Effective Focal Length EFL (mm): 100.00 @ 587.6nm Back Focal Length BFL (mm): 97.4 Coating: Uncoated Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Surface Quality: 20-10 Power (P-V) @ 632.8nm: &lambda,/4 Irregularity (P-V) @ 632.8nm: &lambda,/20 Focal Length Tolerance (%): &plusmn,1 Centering (arcmin): Center Thickness CT (mm): 3.79 &plusmn,0.10 Edge Thickness ET (mm): 2.05 Radius R1 (mm): 45.85 Clear Aperture CA (mm): 22.5 f/#: 4.00 Numerical Aperture NA: 0.13 Type: Plano-Convex Lens Bevel: Protective bevel as needed Wavelength Range (nm): 200 — 2200
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
