25,0 мм диам. x -100 FL, YAG-BBAR, плоско-вогнутая линза

Описание семейства продуктов

• Отрицательное фокусное расстояние для расширения луча или проецирования света
• Оптимизированы для R&lt,0,25% как при 532 нм, так и при 1064 нм
• Покрытие AR для обеспечения &lt, Коэффициент отражения 1,0% на поверхность для 500–1100 нм
• Различные варианты покрытия: без покрытия, MgF2, VIS 0, VIS-NIR, NIR I, NIR II и 1064 нм V-Coat

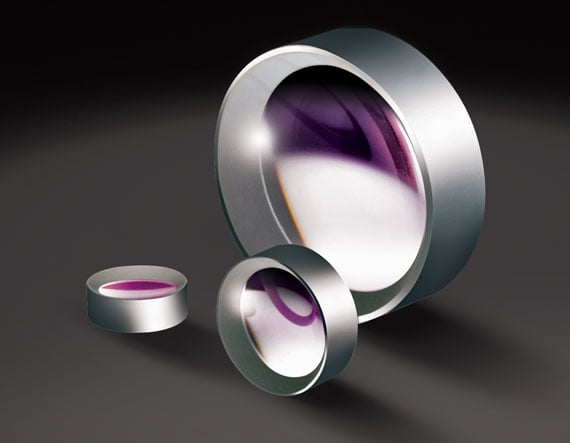

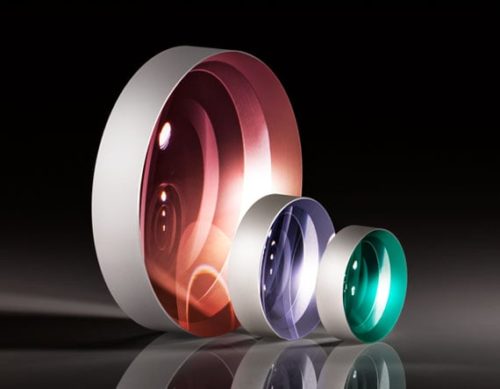

Плоско-вогнутые линзы TECHSPEC YAG-BBAR с покрытием (PCV) состоят из одной плоской поверхности и одной изогнутой внутрь поверхности. Этот коэффициент формы объектива приводит к отрицательному фокусному расстоянию. Линзы Plano-Concave (PCV) обычно используются в различных приложениях, включая уменьшение изображения, расширение луча и телескопы. Плоско-вогнутые линзы TECHSPEC YAG-BBAR с покрытием (PCV) имеют коэффициент отражения менее 0,25 % при обычных длинах волн Nd:YAG-лазера 532 нм и 1064 нм.

Технические характеристики

Diameter (mm): 25.00 Effective Focal Length EFL (mm): -100.00 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-SF11 f/#: 1.00 Numerical Aperture NA: 0.13 Coating: YAG-BBAR (500-1100nm) Type: Plano-Concave Lens Wavelength Range (nm): 500 — 1100 Back Focal Length BFL (mm): -102.31 Bevel: Protective bevel as needed Center Thickness CT (mm): 3.50 &plusmn,0.10 Centering (arcmin): Clear Aperture CA (mm): 24.00 Coating Specification: Rabs &lt,0.25% @ 532nm
Rabs &lt,0.25% @ 1064nm
Ravg &lt,1.0% @ 500 — 1100nm Edge Thickness ET (mm): 4.96 Focal Length Specification Wavelength (nm): 587.6 Focal Length Tolerance (%): &plusmn,1 Radius R1=-R2 (mm): -51.68 Surface Quality: 40-20 Typical Energy Density Limit: 5 J/cm2 @ 532nm, 10ns Power (P-V) @ 632.8nm: 1.5&lambda, Irregularity (P-V) @ 632.8nm: &lambda,/4
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
