Описание семейства продуктов
- Фокусное расстояние регулируется в зависимости от приложенного напряжения
- Идеально подходит для систем машинного зрения с автофокусировкой
- Требуется меньше энергии, чем для традиционных объективов с автофокусировкой
- Разработка Доступны комплекты и линзы с термистором
Жидкостные линзы Corning Varioptic с переменным фокусным расстоянием состоят из проводящей жидкости, нанесенной на плоскую проводящую подложку. Приложение напряжения между подложкой и жидкостью заставляет изолированный материал внутри жидкости изменять форму, создавая переменное фокусное расстояние. Эти линзы имеют стабильную оптическую ось, могут работать независимо от ориентации и оснащены просветляющими покрытиями, оптимизированными для отличной передачи в диапазоне 400–700 нм. Жидкостные линзы Corning Varioptic с переменным фокусным расстоянием идеально подходят для приложений с автофокусировкой, а благодаря отсутствию движущихся частей они работают быстрее, долговечнее и потребляют меньше энергии, чем объективы с традиционной автофокусировкой. Объектив с апертурой 1,6 мм — это самый маленький жидкостный объектив, доступный в настоящее время и специально разработанный для ультракомпактных камер, таких как сканеры штрих-кодов, промышленные и медицинские эндоскопы. Также предлагаются линзы с апертурой 2,5 мм для высокоскоростных приложений и линзы с апертурой 3,9 мм для больших фокусных расстояний, большого размера сенсора и лазерных приложений, а также самая большая доступная линза с прозрачной апертурой 5,8 мм, разработанная для приложений машинного зрения. с объективами с большим фокусным расстоянием, большими датчиками или объективами C-Mount. Объективы также доступны в наборах для разработки, которые включают объективы, приводную электронику, кабели и программное обеспечение для простоты использования и интеграции через соединение USB-A. Также доступны версии с термистором (температурно-зависимым резистором) для приложений, чувствительных к температуре.
Технические характеристики

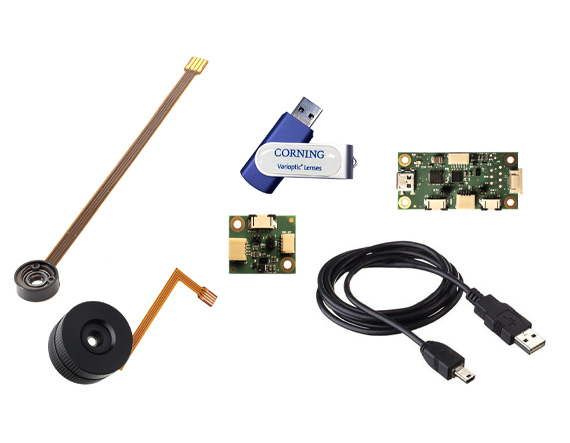

Diameter (mm): 9.40 (packaged lens, 7.75 bare lens) Coating: VIS Type: Development Kit Clear Aperture CA (mm): 2.5 Contents of Kit: Corning® Varioptic® A-25H0-D0 Lens (without cable)
A-25H0-D0-P07 Lens (with straight flex cable : 4 pins)
Maxim MAX14574 Driver Board (with 4 pin connector and 6 pin connector for thermistor populated 6 pin FPC)
USB-M Flexiboard (with 4 and 6 pin connector and USB compatibility)
M4 thread holder for lens
Bent Flex Cable FPC-A-03
Control Software
Documentation Package Focus Range: -35 to +35 diopter Model Number: D-A-25H0-D0 Operating Temperature (C): -20 to +60 Storage Temperature (C): -40 to +85 Thickness (mm): 3.50 (packaged lens, 2.15 bare lens) Transmission (%): 96 @ 587nm Transmitted Wavefront Error, RMS: 70nm Typical Applications: Very close auto-focus or continuous auto-focus applications in portable devices and in laser or lighting applications for variable focus and expansion control. Features 3X higher dynamic range over the A-25HX lens.
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
