Описание семейства продуктов
- Идеально подходит для обработки изображений
- Минимизирует аберрации, включая сферические и кома
- Прецизионная подложка из плавленого кварца

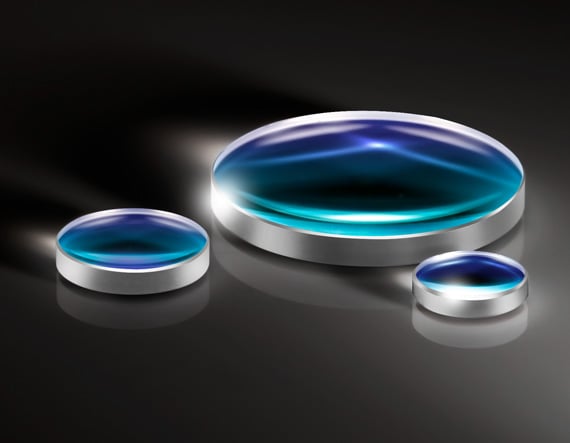

TECHSPEC UV Двойно-выпуклые линзы из плавленого кварца (DCX), также называемые двояковыпуклыми линзами, имеют две положительные симметричные поверхности с одинаковыми радиусами с обеих сторон. Эти линзы, как правило, рекомендуются для приложений с конечными изображениями с коэффициентом сопряжения (соотношением между расстоянием до объекта и расстоянием до изображения) от 0,2 до 5. При коэффициенте сопряжения 1 аберрации, такие как сферическая аберрация, хроматическая аберрация, кома и дисторсия, сводятся к минимуму или отменен из-за симметричной конструкции линз.
Технические характеристики
Diameter (mm): 18.00 +0.0/-0.025 Back Focal Length BFL (mm): 38.50 Effective Focal Length EFL (mm): 40.00 Coating: VIS-EXT (350-700nm) Coating Specification: Ravg Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Surface Quality: 40-20 Power (P-V) @ 632.8nm: 1.5&lambda, Irregularity (P-V) @ 632.8nm: &lambda,/4 Centering (arcmin): <,1 Bevel: Protective bevel as needed Center Thickness CT (mm): 4.29 Center Thickness Tolerance (mm): ±,0.10 Edge Thickness ET (mm): 2.00 Radius R1=-R2 (mm): 35.99 Clear Aperture CA (mm): 17.00 f/#: 2.22 Focal Length Specification Wavelength (nm): 587.6 Focal Length Tolerance (%): ±,1 Numerical Aperture NA: 0.23 Type: Double-Convex Lens Typical Energy Density Limit: 5 J/cm2 @ 532nm, 10ns Wavelength Range (nm): 350 — 700
Regulatory Compliance RoHS 2015: Compliant Reach 224: Compliant Certificate of Conformance: View
