Описание семейства продуктов
- Непрерывное увеличение 2X 8X
- Невращающиеся линзы минимизируют блуждание луча
- Компактные конструкции Galilean с фиксированной длиной корпуса
- TECHSPEC Draconis Также доступны широкополосные расширители луча

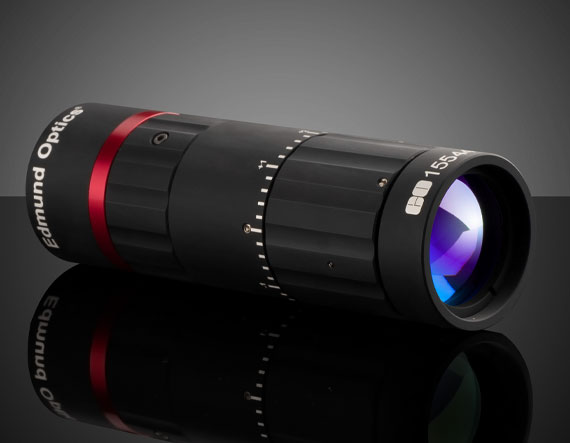

Переменные расширители луча TECHSPEC Gemma идеально подходят для мощных лазеров, где может потребоваться изменение увеличения, например при создании прототипов или НИОКР. Расширители луча TECHSPEC Variable Beam Expanders имеют &lambda,/4 передаваемый волновой фронт, конструкцию Галилея и просветляющие покрытия с высоким порогом лазерного повреждения для обеспечения максимального пропускания при минимизации ложных отражений. Кроме того, в этих расширителях луча используются внутренние механизмы перемещения и фокусировки для непрерывной регулировки увеличения и расходимости лазера без изменения общей длины корпуса. Переменный расширитель луча TECHSPEC Gemma позволяет непрерывно изменять увеличение во всем диапазоне увеличения.
Переменные расширители луча TECHSPEC Gemma можно использовать для определения необходимого увеличения луча системы на этапе разработки прототипа. Широкополосные расширители луча TECHSPEC Draconis доступны для производства или реализации OEM. Свяжитесь с нашим отделом продаж, чтобы узнать о требованиях к индивидуальному увеличению.
Технические характеристики
Coating: Laser V-Coat (1064nm) Design Wavelength DWL (nm): 1064 Entrance Aperture (mm): 14.5 Exit Aperture (mm): 30 Expansion Power: 2X — 8X Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Fused Silica (Corning 7980) Length (mm): 157.50 (without end caps) Mounting Threads: Input: Male M30 x 1.0
Output: Female M42 x 0.5 Transmission (%): >,97.5 @ DWL Type: Beam Expander Weight (g): 501 Housing Diameter (mm): 48 Transmitted Wavefront, P-V: <,&lambda,/10 for Input Beam 3.5mm (2X-6X)
<,&lambda,/10 for Input Beam 2mm (2X-8X) Coating Specification: Rabs <,0.25% @ 1063 — 1065nm
Ravg <,0.5% @ 1030 — 1100nm Wavelength Range (nm): 1030 — 1100 Style: Variable Magnification Damage Threshold, Pulsed: 10 J/cm2 (>3X), 5 J/cm2 (2-3X) @ 1064nm, 10ns, 20Hz Divergence Adjustment: Non-Rotating Optics Pointing Accuracy (mrad):
Regulatory Compliance RoHS: Compliant Certificate of Conformance: View
