Описание семейства продуктов
- Формирует два луча более высокого порядка для контроля луча
- Нечувствителен к смещению XYZ
- Совместим с одномодовыми или многомодовыми лучами

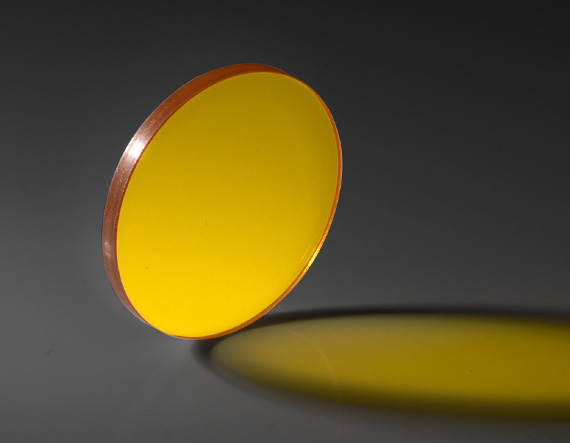

Дифракционные лучевые пробоотборники HOLO/OR представляют собой дифракционные оптические элементы (DOE), используемые для контроля мощных лазеров. Когда входной лазерный луч проходит через пробоотборник луча как нулевой порядок, создаются два боковых луча более высокого порядка с низкой энергией как порядка -1 и +1. Затем эти лучи более высокого порядка можно направить на детектор для контроля профиля и уровня мощности лазерного луча. Дифрактометры HOLO/OR доступны с подложками из селенида цинка (ZnSe) для использования с CO2-лазерами.
Примечание. Дифракционные оптические элементы не предназначены для использования за пределами расчетной длины волны. Дифракционные оптические элементы будут иметь пониженные характеристики, если их поверхности загрязнятся маслом или другими веществами. При обращении с этой оптикой рекомендуется всегда использовать перчатки или напальчники.
Edmund Optics предлагает ряд дифракционных оптических элементов от HOLO/OR для лазерных приложений, в том числе:
- Дифракционные диффузоры: используются для преобразования входного лазерного луча в заданную форму с однородным распределением
- Дифракционные светоделители: используются для разделения входного лазерного луча на одномерный массив или двухмерную матрицу на выходе
- Формирователи дифракционного луча: используются для преобразования почти гауссового лазерного луча в заданную форму с равномерным распределением интенсивности с плоской вершиной.
- Дифракционные пробоотборники луча: используются для передачи входного лазерного луча при создании двух лучей более высокого порядка, которые могут быть используется для контроля мощных лазеров
- Дифракционные аксиконы: используются для преобразования входного лазерного луча в луч Бесселя, который может быть сфокусирован в кольцо
- Дифракционные вихревые фазовые пластины: используются для преобразования Пучок гауссового профиля к энергетическому кольцу в форме пончика
Технические характеристики
Clear Aperture CA (mm): 22.9 Coating: Laser V-Coat (10.6µm) Design Wavelength DWL (nm): 10600 Diameter (mm): 25.40 +0.05/-0.15 Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More Zinc Selenide (ZnSe) Thickness (mm): 3.00 ±,0.1 Design Wavelength DWL (m): 10.6 Damage Threshold, Pulsed: See Link for More Details Input Beam Mode: SM or MM Minimum Beam Diameter (mm): 0.09 Sampled Angle (): 21.06 Sampled Energy (%): 1.22 ±,0.15
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View Reach 233: Compliant
