Виды и принцип работы термодатчиков

Датчики температуры играют ключевую роль в современных технологических процессах и бытовых системах, обеспечивая точное измерение и контроль теплового состояния объектов. Их фундаментальное значение обусловлено повсеместной потребностью в мониторинге температурных режимов для оптимизации работы оборудования, обеспечения безопасности и повышения эффективности. Классификация устройств основывается на принципах действия, материалах и областях применения, что позволяет выбрать оптимальный тип.

Общая архитектура и принцип функционирования основных типов термодатчиков

Фундаментальная архитектура большинства термодатчиков базируется на использовании физических явлений, демонстрирующих зависимость от изменений температуры.

Центральный элемент — чувствительный компонент, непосредственно взаимодействующий с измеряемой средой. Он преобразует термическую энергию в измеряемый физический параметр. Например, биметаллические термометры функционируют на свойстве материалов расширяться или сжиматься в зависимости от температуры, что подтверждают данные. Далее следует трансдукционный механизм, который переводит изменение этого физического параметра (например, сопротивления, напряжения, деформации) в электрический сигнал для обработки. Выходной сигнал может быть аналоговым (ток или напряжение) или цифровым для системных интерфейсов.

Принцип функционирования включает:

• Восприятие теплового воздействия: чувствительный элемент реагирует на температуру.
• Преобразование первичного сигнала: изменение физических свойств элемента.
• Генерацию выходного электрического сигнала: формирование сигнала для интерпретации.

Таким образом, каждый термодатчик реализует эту последовательность преобразований, обеспечивая надежное измерение. Это критически важно в различных условиях: от агрессивных сред (требующих коррозионностойкого корпуса) до систем с высокими требованиями к стабильности. Величина выходного сигнала (ток/напряжение) — ключевая характеристика, определяющая применимость.

Принцип функционирования датчиков-термопар

Функционирование датчиков-термопар основано на эффекте Зеебека: разность температур между двумя стыками разнородных проводников в замкнутой цепи генерирует электродвижущую силу (ЭДС). Термопара преобразует тепловую энергию в измеряемый электрический сигнал, что критично для систем постоянного температурного мониторинга.

Конструктивно, термопара включает два различных металлических провода, спаянных на одном конце – измерительном спае, контактирующем с измеряемой средой. Свободные концы формируют опорный спай. Он подключается к прибору и поддерживается при известной, стабильной референсной температуре для обеспечения точности данных.

Температурный градиент между спаями создает термоэлектрическое напряжение. Его величина пропорциональна разнице температур и зависит от термоэлектрических свойств металлов. Каждый тип термопары обладает уникальной калибровочной кривой, позволяющей точно конвертировать ЭДС в температурное значение.

Ключевые аспекты: два спая (измерительный, опорный); разнородные металлы для генерации ЭДС; измерение ЭДС, коррелирующей с разницей температур; компенсация опорного спая для абсолютной температуры (часто автоматизируется). Термопары надежно применяются в экстремальных условиях: промышленных процессах, энергетике, мониторинге двигателей (например, датчик нагрева масла), обеспечивая точность и оперативность.

Разновидности термопар и их специфика

Классификация термопар базируется на сплавах, определяющих характеристики для контроля температуры. Выбор критичен: диапазон, точность, стабильность, среда. Основные типы:

• Тип K (хромель-алюмель): Универсален (-200°C до +1250°C), стабилен в окислительных средах. Применим в промпечах, двигателях. Функционал сравним с «датчиком нагрева масла» в автомобилях, где измерение температуры критично.
• Тип J (железо-константан): До +750°C. Предпочтителен для восстановительных сред/вакуума. Используется в металлургии, требуя датчиков.
• Тип T (медь-константан): Высокоточен в низкотемпературных диапазонах (до +350°C). Идеален для криогенных, пищевых, медицинских применений, для деликатного контроля температуры.
• Типы R/S (платина-родий/платина): Благородные металлы для высоких температур (до +1768°C). Исключительная стабильность. Это эталонные датчики температуры в пром-процессах (стекло, исследования).

Оптимальный термодатчик выбирается строго по эксплуатационным требованиям. Это применимо как для «датчика температуры охлаждающей жидкости», так и для дополнительных датчиков в автомобильных системах («спортивный радиатор», «спортивный карбюратор»), для комплексного мониторинга.

Терморезистивные датчики: устройство и характеристики

Терморезистивные датчики, включая термисторы, базируются на изменении электрического сопротивления материала при температурных колебаниях. Устройство таких сенсоров содержит полупроводниковые элементы, чья проводимость критически зависит от теплового воздействия. Характеристики: высокая чувствительность, стабильность, быстродействие и компактность, что обеспечивает их широкое применение для точного контроля температуры в системах мониторинга, включая автомобильные и промышленные комплексы.

Преимущества проводниковых термометров сопротивления

Проводниковые термометры сопротивления (ПТС) являются ключевыми средствами прецизионного измерения температуры, предлагая выдающиеся характеристики для критически важных приложений. Их принцип, основанный на изменении электрического сопротивления проводника, преимущественно платины, в зависимости от температуры, обеспечивает исключительную линейность и повторяемость показаний. Это делает ПТС незаменимыми там, где требуется максимальная достоверность и стабильность данных. К таким областям относится обеспечение эффективности работы двигателей, где даже базовый датчик температуры охлаждающей жидкости оказывает существенное воздействие, а также мониторинг тепловыделения компьютерных компонентов, подчеркивающий важность контроля температурных показателей электроники. Ключевые преимущества ПТС включают:

• Высокая точность и прецизионность: Платиновые сенсоры (Pt100, Pt1000) достигают наивысших показателей точности, что критично для систем, где минимальные отклонения недопустимы (например, в производстве пищевой продукции или химической промышленности, требующих строгого температурного контроля).
• Долгосрочная стабильность: Минимальный дрейф характеристик ПТС сокращает потребность в частых калибровках, обеспечивая непрерывную надежность измерений.
• Широкий температурный диапазон: Эффективная работа от криогенных значений до сотен градусов Цельсия с сохранением точности.
• Высокая воспроизводимость: Гарантия идентичных результатов при повторных измерениях в неизменных условиях, что фундаментально для метрологии.
• Линейная зависимость: Упрощает обработку сигналов и их интеграцию в автоматизированные системы.
• Надежность и устойчивость к внешним воздействиям: Позволяют применять ПТС в агрессивных средах и ответственных узлах (например, датчики нагрева масла, дополнительные датчики в высокопроизводительных системах), где их функциональность критична.

Совокупность данных преимуществ подтверждает статус ПТС как оптимального выбора для самых требовательных задач измерения температуры.

Проводниковые термометры сопротивления: Преимущества и область применения

Проводниковые термометры сопротивления (RTD – Resistance Temperature Detectors) представляют собой высокоточные устройства измерения температуры, основываясь на фундаментальной зависимости сопротивления чистых металлов от температуры. Платиновые RTD (Pt100, Pt1000) получили широкое распространение благодаря своим превосходным эксплуатационным характеристикам. Ключевые преимущества проводниковых термометров сопротивления включают:

• Исключительная точность: Эти датчики демонстрируют высокую прецизионность. Погрешность достигает 0,002°C при 27°C и 0,02°C при -263°C, что незаменимо для высокоточной метрологии и критических научных приложений.
• Высокая долговременная стабильность: Неизменная стабильность – ключевое преимущество, сокращающее потребность в калибровке и обеспечивающее надежность результатов на длительный срок.
• Оптимизированный температурный диапазон: Большинство RTD работают до 400°C. Новые технологии расширяют границы, но RTD остаются оптимальными для точных измерений в умеренных режимах, в отличие от термопар, адаптированных для экстремально высоких значений.

Следует учитывать присущую RTD нелинейность преобразующей функции, требующую специализированных алгоритмов линеаризации для максимальной точности в рабочем диапазоне. Области применения проводниковых термометров сопротивления обширны и охватывают сектора, где приоритетны точность и надежность:

• Промышленная автоматизация: Мониторинг в химической, нефтегазовой, фармацевтической и пищевой отраслях.
• Научные исследования и метрология: Калибровка, точные лабораторные измерения.
• Медицинское оборудование: В стерилизаторах, инкубаторах, криогенных системах.
• Энергетика: Контроль температуры в теплообменниках, турбинах и генераторах.
• Системы HVAC: Точное регулирование климата.

Их исключительная точность и стабильность делают их предпочтительным выбором для критически важных приложений.

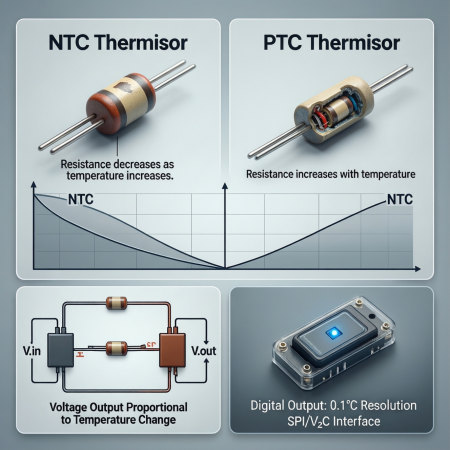

Термисторы: Разновидности (NTC, PTC), функциональные особенности и ограничения

Термисторы, известные также как терморезисторы, представляют собой полупроводниковые резистивные преобразователи, чей фундаментальный принцип действия базируется на выраженном изменении электрического сопротивления полупроводникового материала под воздействием колебаний температуры. Эти датчики демонстрируют высокую чувствительность и компактные габариты, что делает их привлекательными для различных инженерных решений, однако их ключевой характеристикой является присущая им нелинейность зависимости сопротивления от температуры, требующая дополнительной алгоритмической коррекции. В рамках классификации выделяются две основные разновидности термисторов, отличающиеся направлением изменения сопротивления:

• NTC-термисторы (Negative Temperature Coefficient): Характеризуются отрицательным температурным коэффициентом сопротивления. Это означает, что их электрическое сопротивление уменьшается по мере повышения температуры среды. Такая особенность делает NTC-термисторы исключительно пригодными для точных измерений и эффективной температурной компенсации в электронных цепях в широком диапазоне применений.
• PTC-термисторы (Positive Temperature Coefficient): Обладают положительным температурным коэффициентом сопротивления. При достижении определённой, заранее заданной пороговой температуры их сопротивление резко и значительно возрастает. Это свойство эффективно используется в качестве основы для разработки самовосстанавливающихся предохранителей и специализированных устройств защиты от критического перегрева в разнообразном оборудовании.

Среди функциональных особенностей термисторов необходимо отметить их исключительно быстрое время отклика на температурные изменения. Однако применение данных элементов сопряжено с рядом существенных ограничений. Важнейшим минусом является значительная нелинейность преобразующей функции, которая значительно усложняет точную калибровку и последующую линеаризацию выходного сигнала, критически важную для прецизионных систем. Более того, согласно доступной информации, многие термисторы демонстрируют ограниченную долгосрочную стабильность эксплуатационных характеристик, что может обусловливать необходимость регулярной калибровки или полной замены в промышленных и бытовых системах. Кроме того, внутренний фактор самонагрева, возникающий из-за прохождения электрического тока через резистивный элемент, способен вносить дополнительные погрешности в результаты измерений, что требует внимательного учёта при проектировании.

Аналоговые термодатчики: Принципы формирования сигнала и особенности выходных данных

Аналоговые термодатчики преобразуют тепловое воздействие в непрерывный электрический сигнал, пропорциональный измеряемой температуре. Принцип основан на физических эффектах: эффект Зеебека (термопары), изменение электрического сопротивления (терморезисторы), либо температурное расширение материалов, конвертируемое в электрический отклик. Выходные данные – изменение напряжения, тока или сопротивления. Датчики выдают сигнал по току. Ключевая особенность – преобразующая функция, часто нелинейна, что требует компенсации или табличной линеаризации для точности. Отмечается неизменная стабильность многих аналоговых датчиков в эксплуатации. Ключевые характеристики выходных сигналов:

• Диапазон сигнала: Границы изменения электрического параметра (В/мА) согласно температурному интервалу.
• Чувствительность: Коэффициент изменения выходного сигнала на единицу температуры (мВ/°C).
• Линейность: Степень соответствия зависимости выходного сигнала от температуры идеальной прямой. Нелинейность требует коррекции.
• Стабильность: Способность сохранять метрологические характеристики с течением времени.

Эффективность применения аналоговых термодатчиков зависит от точной интерпретации выходных данных и адекватных методов компенсации особенностей.

Цифровые термодатчики: Интеграция, точность и методы обработки информации

Цифровые термодатчики представляют собой высокоинтегрированные микросхемы, объединяющие чувствительный элемент, аналого-цифровой преобразователь (АЦП) и специализированные интерфейсы связи, такие как I²C, SPI или 1-Wire. Такая архитектура обеспечивает значительное упрощение системной интеграции, снижая потребность во внешних компонентах для кондиционирования сигнала. Ключевым преимуществом является высокая точность измерений. Внутренняя заводская калибровка и встроенные механизмы компенсации нелинейности позволяют достигать превосходных показателей погрешности. Упоминание источников о погрешности в 0,002 градуса при 27°C демонстрирует потенциал современных технологий в широком диапазоне без сложной внешней обвязки. Этому сопутствует исключительная стабильность показаний на протяжении всего срока службы. Методы обработки информации являются их неотъемлемой функцией. Получаемые данные уже находятся в дискретном формате, что значительно упрощает их непосредственную интеграцию с микроконтроллерами. Типичные методы включают:

• Прямое считывание температурного значения из регистров данных датчика.
• Применение встроенных алгоритмов усреднения для снижения шумов и повышения стабильности измерения.
• Использование программных фильтров на стороне ведущего устройства для дальнейшей оптимизации качества данных.

Таким образом, цифровые термодатчики обеспечивают не только точность и надежность, но и предоставляют готовый цифровой поток данных, критически важный для реализации сложных систем автоматизации и контроля. Их стабильная работа без частой калибровки и прямое цифровое представление измеряемой величины являются ключевыми факторами широкого распространения.

Сравнительный анализ основных типов термодатчиков и их целевое использование

При выборе оптимального типа термодатчика для индустриальных или бытовых систем критически важен комплексный сравнительный анализ, основанный на специфических требованиях приложения. Ключевые критерии включают диапазон измеряемых температур, требуемую точность, скорость отклика, стабильность функционирования и устойчивость к условиям окружающей среды.

Термопары демонстрируют исключительную применимость в условиях высоких температур, превосходящие 1100°C для неблагородных металлов и достигающие 1600°C с использованием благородных сплавов, а также тугоплавких металлов для особо экстремальных режимов. Их высокая точность и быстрое время отклика делают их предпочтительным выбором для промышленных процессов и даже измерения температуры пищевых продуктов. Тем не менее, тип термопары должен строго соответствовать конкретным эксплуатационным требованиям.

Терморезистивные преобразователи, в частности проводниковые термометры сопротивления (RTD), преимущественно используются в диапазонах температур до 400°C, хотя современные технологии расширяют эти пределы. Некоторые датчики такого типа отличаются неизменной стабильностью, хотя другие могут иметь значительную нелинейность преобразующей функции. Термисторы, подразделяющиеся на NTC и PTC типы, характеризуются специфическими функциональными особенностями и ограничениями, включая потенциальную нестабильность работы в долгосрочной перспективе, что требует периодической калибровки или замены.

При необходимости измерений в агрессивных средах, таких как высококоррозионные жидкости или газы, выбор должен пасть на датчики в коррозионностойком исполнении или бесконтактного типа. Важно также учитывать влияние давления и влажности на надежность и точность показаний. Определяющим фактором является и величина выходного сигнала, который может быть реализован как по току, так и непосредственно в градусах, что влияет на интеграцию в управляющие системы. Окончательное решение о выборе конкретного типа датчика обусловлено требованием к общему времени работы до калибровки и замены, что критично для поддержания операционной эффективности и минимизации простоев.

Сравнительный анализ основных типов термодатчиков
