Конденсаторы: что это, принцип работы, характеристики, виды

Конденсаторы представляют собой фундаментальные пассивные электронные компоненты, играющие критически важную роль в архитектуре современных электрических цепей. Их базовая конструкция, включающая пару проводников, разделенных слоем диэлектрического материала, обеспечивает эффективное накопление электрического заряда. Данные устройства незаменимы для функционирования как в цепях постоянного, так и переменного тока, гарантируя стабильность систем. Освоение их принципов является неотъемлемым элементом профессиональной компетенции.

Исторический экскурс: открытие и эволюция конденсаторов

История конденсаторов начинается в середине XVIII века. В 1745 году Эвальд Георг фон Клейст, а в 1746 году Питер ван Мушенбрук независимо изобрели Лейденскую банку. Это устройство из стеклянного сосуда с металлическими обкладками стало первым практическим накопителем электрического заряда. Оно продемонстрировало возможность сохранения заряда, заложив основы концепции емкости в электростатике, стимулировав научные изыскания и развитие фундаментальных представлений об использовании электроэнергии.

Теоретическое осмысление принципов работы развивалось благодаря трудам Шарля-Огюстена Кулона, Алессандро Вольта и Майкла Фарадея. Фарадей ввел термин «диэлектрик», доказав его критическую роль в увеличении емкости и активное участие изоляционного материала в поляризации. Эти достижения обеспечили теоретическую базу для инженерного проектирования, переведя конденсаторные технологии из эмпирических открытий в систематическое конструирование компонентов.

Промышленная революция XIX—XX веков стимулировала массовое производство. Ранние конденсаторы использовали бумагу, слюду или стекло. Появление электролитических конденсаторов стало революционным, обеспечив беспрецедентную удельную емкость за счет тонкого оксидного слоя. Это сделало их незаменимыми для цепей постоянного тока, требующих высокой емкости в компактном объеме, несмотря на полярность.

XX и XXI века характеризуются развитием материаловедения и микроэлектроники. Появились керамические, пленочные, танталовые, полимерные, а также миниатюрные SMD-компоненты. Инновации улучшили эксплуатационные характеристики: стабильность, снижение потерь, расширение частотного диапазона. Современные конденсаторы продолжают эволюционировать, оставаясь фундаментальными элементами для функциональности и надежности электронных систем, подтверждая непреходящую важность.

Конструктивные особенности и принцип функционирования конденсатора

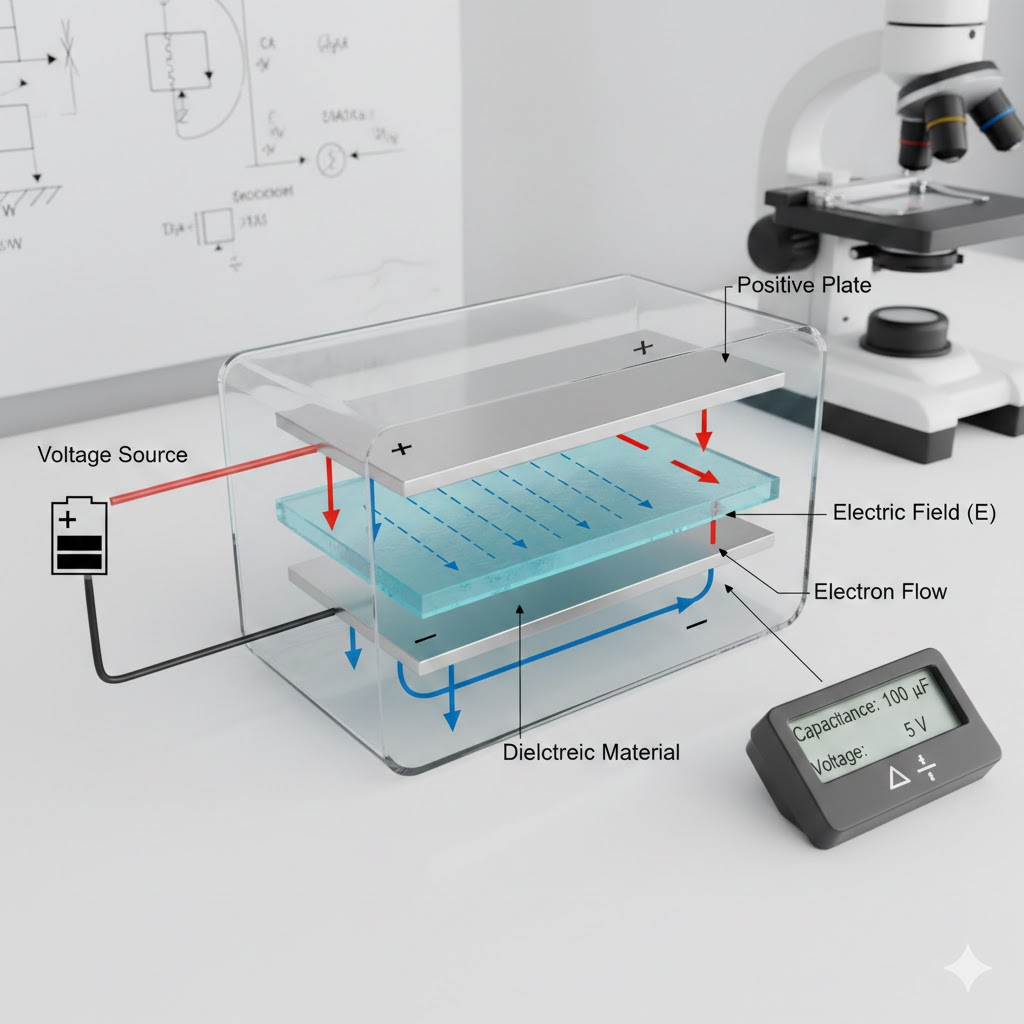

Конструкция конденсатора включает пару проводников-электродов, разделенных диэлектрическим материалом. Это ключевое архитектурное решение обеспечивает его функциональность.

Принцип работы основан на накоплении заряда: при подаче напряжения на электроды, один из них аккумулирует положительный заряд, а другой – отрицательный. Это позволяет устройству эффективно работать в цепях. Полярные экземпляры требуют соблюдения ориентации при подключении.

Архитектура конденсатора: ключевые компоненты

Конструкция конденсатора является основополагающей для его способности накапливать электрический заряд и эффективно функционировать в электрических цепях. В основе каждого устройства лежит принцип разделения проводящих поверхностей изолирующим материалом. Эта базовая архитектура критически определяет его функциональность и ключевые эксплуатационные параметры.

Ключевые структурные элементы включают:

• Электроды (Обкладки): Проводящие компоненты, обычно изготовленные из металлических фольг или тонких пленок, служат для эффективной аккумуляции электрического заряда. В стандартной конфигурации имеется пара обкладок, между которыми формируется электрическое поле. Материал электродов тщательно выбирается для обеспечения оптимальной проводимости, минимизации потерь и стабильности электрических параметров в широком диапазоне рабочих условий.
• Диэлектрик (Изолятор): Непроводящий материал, расположенный между электродами. Его ключевая функция — предотвращение прямого электрического контакта и поддержание интенсивности электрического поля, что фундаментально для эффективного накопления заряда. Свойства диэлектрика, включая диэлектрическую проницаемость и электрическую прочность, прямо влияют на емкость, максимальное рабочее напряжение и температурные характеристики. Конструкция диэлектрика также определяет полярность и номинальную емкость, обуславливая различия между многочисленными типами конденсаторов.

Архитектурные решения в высоковольтных конденсаторах существенно отличаются от низковольтных аналогов. Это обусловлено императивной необходимостью обеспечения исключительной надежности изоляции при экстремально высоких электрических нагрузках и эффективного предотвращения электрического пробоя. Такие устройства характеризуются использованием многослойных диэлектрических систем и уникальных методов герметизации, что кардинально влияет на их внутреннюю конструкцию и внешние габаритные размеры, адаптируя их к специфическим и требовательным условиям эксплуатации в высокомощных энергетических и импульсных системах.

Ключевые электрические характеристики конденсаторов

Ключевые электрические характеристики конденсаторов включают рабочее напряжение, определяющее безопасный предел эксплуатации, и температурный коэффициент, указывающий на изменение емкости с температурой. Важно также учитывать паразитные характеристики, оказывающие негативное влияние. Их комплексный анализ необходим для корректного выбора и применения компонента в электронной схеме, обеспечивая надежность.

Номинальные и эксплуатационные параметры

Эффективное функционирование конденсаторов в электронных схемах критически зависит от их номинальных и эксплуатационных характеристик. Эти параметры являются ключевыми детерминантами, определяющими способность компонента корректно и безопасно выполнять свои функции в специфических условиях эксплуатации. Профессиональный подход к выбору конденсаторов всегда предполагает тщательный анализ всего комплекса релевантных параметров, что обеспечивает стабильность систем.

Основные номинальные характеристики:

• Номинальная Емкость (C): Этот параметр отражает заявленное производителем значение емкости, обычно выражаемое в пикофарадах (пФ), нанофарадах (нФ) или микрофарадах (мкФ). Конденсаторы производятся согласно стандартизованным рядам, таким как Е24, хотя в тех. описаниях ассортимент часто ограничен. Например, маркировка «103» обозначает 10 пФ × 10³ = 10 нФ. Первостепенный параметр, определяющий способность компонента накапливать заряд.
• Номинальное Рабочее Напряжение (U_раб): Представляет собой максимальное напряжение, при котором устройство может стабильно функционировать без риска повреждения. Превышение этого значения приводит к пробою диэлектрика и выходу компонента из строя. Для полярных конденсаторов, например электролитических, номинальное рабочее напряжение указывается непосредственно на корпусе, подчеркивая критичность для цепи.

Важнейшие эксплуатационные параметры:

• Температурный Коэффициент Емкости (ТКЕ): Характеризует степень изменения емкости конденсатора в зависимости от колебаний температуры окружающей среды. Жизненно важен для прецизионных схем, требующих стабильности характеристик в широком температурном диапазоне.
• Допуск (Точность): Определяет максимально допустимое отклонение фактической емкости от номинального значения, обычно выражаемое в процентах. Классы точности указываются маркировкой отклонений на корпусе.
• Диапазон Рабочих Температур: Обозначает интервал температур, в пределах которого конденсатор гарантированно сохраняет свои заявленные характеристики и работоспособность, что критично для эксплуатации в различных условиях.

При подборе конденсатора для любой конкретной сферы использования необходимо всесторонне учитывать все вышеперечисленные параметры. Игнорирование этих характеристик может негативно сказаться на надежности и функциональности конечного продукта, что подтверждает их фундаментальность в инженерии.

Паразитные характеристики и их влияние

Помимо заявленных номинальных параметров, в электронике критически важно учитывать паразитные характеристики конденсаторов. Эти внутренние свойства, обусловленные физической природой материалов, существенно негативно влияют на их функциональность и производительность цепей. К ним относятся эквивалентное последовательное сопротивление (ЭПС), эквивалентная последовательная индуктивность (ЭПИ), токи утечки и температурный коэффициент емкости.

• Эквивалентное Последовательное Сопротивление (ЭПС): Суммарное сопротивление, обусловленное потерями в диэлектрике, обкладках и выводах. Высокое ЭПС ведет к диссипации энергии (нагреву), снижению эффективности фильтрации, увеличению пульсаций в цепях питания, а также уменьшению добротности компонента.
• Эквивалентная Последовательная Индуктивность (ЭПИ): Обусловлена геометрией обкладок и выводов. На высоких частотах ЭПИ трансформирует конденсатор в резонансный контур, что ограничивает его рабочую частоту и может провоцировать нежелательные осцилляции, критичные для высокочастотных приложений.
• Токи Утечки: Незначительный постоянный ток, протекающий через диэлектрик даже при полном заряде. Он вызывает саморазряд и служит индикатором качества диэлектрика.
• Температурный Коэффициент Емкости (ТКЕ): Представляет собой степень изменения емкости в зависимости от температуры. Его колебания могут критически влиять на стабильность частотозадающих цепей и фильтров.

Игнорирование данных паразитных явлений чревато некорректным функционированием электронных систем, снижением их надежности и сокращением срока службы. Следовательно, при проектировании и подборе конденсаторов для специфических задач обязателен комплексный анализ всех электрических параметров, включая паразитные, для обеспечения оптимальной работы устройства.

Классификация конденсаторов: обзор основных типов

Классификация конденсаторов — это систематизация по ключевым параметрам. Основные подходы включают:

• По типу диэлектрика
• По изменению ёмкости
• По полярности
• По специализации (высоковольтные, SMD)

Каждая категория обладает уникальными свойствами и областями применения, что крайне важно для выбора компонента в электронной схеме.

Конденсаторы по типу диэлектрического материала

Классификация конденсаторов по типу диэлектрического материала фундаментальна, определяя ключевые электрические и эксплуатационные свойства компонента. Диэлектрик, расположенный между проводящими обкладками, влияет на номинальную емкость, рабочее напряжение, температурный коэффициент и габариты. Основные типы:

• Керамические: Диэлектрик – керамика. Компактны, стабильны. Емкость (пФ) маркируется тремя цифрами. Применяются в ВЧ-цепях.
• Пленочные: Диэлектрик – тонкая полимерная пленка. Высокая стабильность, низкие потери. Для прецизионных аналоговых и переменного тока.
• Электролитические: Диэлектрик – оксидный слой. Высокая удельная емкость, полярны; требуют соблюдения полярности во избежание выхода из строя. Номинальная емкость и рабочее напряжение (максимальное) указываются на корпусе.
• Слюдяные: Диэлектрик – слюда. Исключительная стабильность, минимальные потери, высокая точность. Для высокоточных ВЧ-приложений.
• Воздушные/Вакуумные: Диэлектрик – воздух или вакуум. Применяются в высоковольтных и переменных конденсаторах, где важны низкие потери и регулировка.

Выбор типа конденсатора по диэлектрику – залог эффективного и надежного функционирования электронной системы.

Классификация по изменению емкости

Классификация конденсаторов по возможности изменения их номинальной емкости является ключевым аспектом при проектировании и эксплуатации электронных устройств, определяя их функциональность и применимость в различных схемах. По данному критерию выделяются три основные категории, каждая с уникальными эксплуатационными характеристиками и конкретными областями применения.

• Во-первых, постоянные (фиксированные) конденсаторы – наиболее распространенный тип, характеризующийся неизменной емкостью, заданной производителем. Эти компоненты обеспечивают стабильные параметры в течение срока службы и широко используются в фильтрах, цепях развязки и синхронизации, где требуется строго определенное значение емкости без корректировки. Их выбор основан на номинальной емкости, рабочем напряжении и допустимых отклонениях. Примеры включают керамические, пленочные и многие электролитические конденсаторы.
• Во-вторых, существуют переменные конденсаторы, конструкция которых предусматривает механическое или электронное изменение емкости в значительных пределах. Такие устройства критически важны в радиочастотных схемах, например, для настройки резонансных контуров радиоприемников или передатчиков, а также в измерительной аппаратуре. Изменение емкости достигается путем перемещения групп пластин, что изменяет эффективную площадь перекрытия или расстояние между электродами. Этот тип позволяет динамически адаптировать параметры цепи.
• В-третьих, выделяются подстроечные (триммерные) конденсаторы, предназначенные для точной и редко изменяемой корректировки емкости в узком диапазоне. Они применяются для калибровки или окончательной настройки электронных схем после сборки, например, для компенсации производственных допусков или точной установки частоты генераторов. Их конструкция обычно включает винтовой механизм, позволяющий прецизионно регулировать емкость. Подстроечные конденсаторы критически важны для обеспечения высокой точности и стабильности работы сложных электронных систем.

Выбор типа конденсатора из данной классификации зависит от требований к динамике и точности изменения емкости в приложении, что подчеркивает необходимость понимания их принципов работы и функциональных возможностей для эффективного проектирования и эксплуатации современных электронных систем.

Полярные и неполярные конденсаторы: отличия и применение

Классификация конденсаторов по полярности критична для их применения, обусловлена конструкцией диэлектрика и предъявляет особые требования к их эффективной эксплуатации. Изучение различных типов конденсаторов и их характеристик, включая полярность, помогает понять оптимальное использование.

Полярные конденсаторы

Полярные компоненты с асимметричным диэлектриком ограничивают применение строго цепями постоянного тока с обязательным соблюдением полярности подключения. Принцип: один электрод накапливает положительный заряд, другой – отрицательный. Полярные изделия подсоединяют по маркировке («+» или «–» на корпусе). При включении в обратном направлении прибор выйдет из строя или не будет нормально работать, указывая на изменения диэлектрика. Электролитические конденсаторы – типичные. Применяются для:

• Сглаживание пульсаций выпрямителей.
• Развязка цепей питания.
• Хранение значительной энергии.

Неполярные конденсаторы

Неполярные конденсаторы с симметричным диэлектриком эффективны в цепях постоянного и переменного тока независимо от полярности. Конструкция исключает ограничения подключения. «Полярные и неполярные конденсаторы большой и малой ёмкости отличаются конструкцией диэлектрика» — диэлектрик не формирует однонаправленного поля, что достигается керамикой, пленкой, слюдой. Их преимущества:

• Устойчивость к переменному напряжению.
• Стабильность параметров.
• Применимость в высокочастотных схемах.

Понимание различий основополагающе для корректного выбора и интеграции компонентов.

Специализированные конденсаторы: высоковольтные и SMD

В современной электронике, помимо стандартных компонентов, важное место занимают специализированные конденсаторы: высоковольтные и SMD (Surface-Mount Device). Эти типы разработаны для специфических условий и обладают уникальными конструктивными и функциональными особенностями.

Высоковольтные конденсаторы предназначены для эксплуатации в цепях с высоким электрическим напряжением. Их фундаментальное отличие – способность стабильно функционировать при значительных потенциалах без риска пробоя. Это достигается благодаря использованию высокопрочных диэлектриков, увеличенной толщины изоляционных слоев и оптимизированной геометрии электродов. Применение таких конденсаторов критически важно в мощных импульсных системах, например, умножителях напряжения, генераторах Маркса, катушках Тесла и высокоэнергетических лазерах, где обычные компоненты непригодны. Их конструкция существенно отличается от низковольтных аналогов, обеспечивая необходимую диэлектрическую прочность и надежность. Ключевой параметр при подборе – рабочее напряжение, гарантирующее безопасную эксплуатацию.

SMD-конденсаторы представляют собой миниатюрные компоненты для автоматизированного поверхностного монтажа на печатные платы. Их основное преимущество – отсутствие выводных контактов; пайка осуществляется непосредственно к контактным площадкам. Это позволяет значительно увеличить плотность компоновки и минимизировать габариты электронных устройств. Процесс их установки высокоэффективен и экономичен. Особенностью многих чип-конденсаторов, особенно керамических малых размеров, является отсутствие прямой буквенно-цифровой или цветовой маркировки на корпусе из-за миниатюрности. Однако, для керамических SMD, емкость может быть закодирована тремя цифрами: первые две – значение в пикофарадах, третья – множитель (например, «103» означает 10 нФ). Отсутствие цветовой маркировки, характерной для резисторов, также выделяет их. SMD-конденсаторы улучшают высокочастотные характеристики схем за счет сокращения паразитных индуктивностей и сопротивлений. Эти специализированные решения незаменимы для реализации современных, сложных и высокопроизводительных электронных систем.

Области применения конденсаторов в электронике

Конденсаторы – важнейшие компоненты современной электроники, их универсальность обеспечивает широкое применение в цепях постоянного и переменного тока. Способность накапливать электрический заряд делает их незаменимыми для стабильности, фильтрации и управления сигналами. Высокие эксплуатационные характеристики позволяют использовать конденсаторы в широком спектре устройств, от бытовой до сложной промышленной электроники. Подбор компонента всегда строго исходит из конкретной сферы использования и его электрических параметров.

Основные области применения включают:

• Сглаживание пульсаций: В схемах источников питания для эффективной стабилизации выходного напряжения (DC).
• Накопление энергии: Поддержание питания при пиковых нагрузках, критически важно в импульсных системах.
• Разделение сигналов: Блокировка постоянной составляющей при пропуске переменной для межкаскадной связи.
• Частотная фильтрация: Создание фильтров для выделения или подавления заданных частотных диапазонов.
• Формирование задержек: В таймерах и генераторах для создания точных временных интервалов и сигналов.

Особую роль играют высоковольтные конденсаторы, с уникальной конструкцией, предназначенные для систем экстремального напряжения: умножителей, генераторов Маркса, катушек Тесла, мощных лазеров. Тип изделия определяется по его форме, цвету, маркировке на корпусе. Полярные (например, электролитические) требуют строгого соблюдения полярности подключения; неверное подключение ведет к выходу из строя или некорректной работе. Изучение всех характеристик и типов критически важно для корректного и безопасного применения, обеспечивая надежность и долговечность систем.

Системы маркировки и обозначений конденсаторов

Системы маркировки конденсаторов стандартизированы для идентификации ключевых параметров.

Номинальная ёмкость электролитических компонентов часто указывается непосредственно на корпусе. Для керамических, вследствие миниатюрных размеров, применяется трёхзначный код: первые две цифры — значение в пикофарадах, третья — множитель. Например, ‘103’ означает 10 нФ.

Маркировка рабочего напряжения и допусков также кодируется, используя буквенные обозначения, что критически важно для правильного применения и интеграции в схемотехнику.

Цветовая маркировка

Сегодня встречается реже, в основном на старых моделях или специфических сериях (например, танталовых). Характеристики кодируются цветными полосками или точками, где каждый цвет соответствует цифре или множителю, по аналогии с резисторами.

Буквенно-цифровая маркировка

Это самый распространенный вид. На корпусе печатаются цифры и буквы.

Емкость и множитель

Часто используется трехзначный код:

• Первые две цифры — значение емкости.

• Третья цифра — множитель (количество нулей), чтобы получить значение в пикофарадах (пФ).

Пример: Код «104»

10 + 0000 = 100 000 пФ = 100 нФ = 0.1 мкФ.

Допуск (отклонение)

Буква после цифр указывает на допустимое отклонение от номинала:

• J — $\pm 5\%$

• K — $\pm 10\%$

• M — $\pm 20\%$

Рабочее напряжение

Указывает максимальное напряжение, которое выдержит диэлектрик. Может быть написано прямо (например, 25V, 400V) или зашифровано кодом (например, 2A — 100В, 1H — 50В).

Обозначение емкости

Система обозначения ёмкости конденсаторов является фундаментальным элементом для их корректной идентификации и эффективного применения в современной электронной схемотехнике. Строгая стандартизация в данной области способствует существенной минимизации ошибок и оптимизации производственных циклов. Номинальная ёмкость, выступающая ключевым электрическим параметром, измеряется в Фарадах (Ф) и его производных единицах: микрофарадах (мкФ), нанофарадах (нФ) и пикофарадах (пФ). Чёткость и однозначность обозначений критически важна для проектирования и эксплуатации устройств.

Для электролитических конденсаторов с значительными габаритами предусмотрено прямое нанесение значения номинальной ёмкости на корпус, что облегчает верификацию. Малогабаритные элементы, такие как керамические конденсаторы, используют кодированную систему ввиду ограниченного физического пространства. Распространённая трёхзначная маркировка: первые две цифры указывают базовую ёмкость в пикофарадах, а третья — десятичный множитель. К примеру, код «103» соответствует 10 пФ × 10³, что эквивалентно 10 000 пФ или 10 нФ. Понимание этих методов дешифровки обязательно для квалифицированных специалистов.

Помимо прямых и цифровых обозначений, в специализированных или высокоточных конденсаторах могут применяться буквенные коды, уточняющие множители или классы допуска, предоставляя дополнительную информацию. Цветовая маркировка, распространённая для резисторов, крайне редко встречается у чип-конденсаторов, что подчёркивает необходимость повышенной внимательности при работе с SMD-компонентами. Номинальные значения ёмкости обычно согласуются со стандартными рядами, например, E24, что позволяет оптимизировать логистику и процесс выбора. Фундаментальное понимание всех этих стандартов маркировки абсолютно необходимо для любого профессионала в области электроники.

Маркировка рабочего напряжения и допусков

Маркировка рабочего напряжения на корпусе конденсатора является фундаментальной информацией, указывающей максимальное напряжение, при котором устройство может стабильно функционировать без риска повреждения. Превышение этого параметра критически опасно, приводя к деградации диэлектрика и выходу из строя, особенно для полярных компонентов, требующих строгого соблюдения полярности. Номинальное напряжение часто кодируется посредством буквенных обозначений: определенному числу соответствует буква латинского алфавита. Это требует обращения к специализированным таблицам для точной дешифровки, что позволяет эффективно использовать ограниченное пространство на корпусах.

Одновременно указываются допуски, или классы точности, характеризующие максимально допустимое отклонение фактической емкости от номинального значения. Маркировка отклонений также наносится на корпус, зачастую в процентах (например, ±5%, ±10%) или буквенными кодами (например, F для ±1%, J для ±5%), которые требуют обращения к соответствующим таблицам. Точное определение допусков имеет первостепенное значение для прецизионных схем.

Важно выделить чип-конденсаторы (SMD), на которых, ввиду их миниатюрных габаритов, прямая маркировка рабочего напряжения или допусков может отсутствовать. В таких случаях вся необходимая информация, включая температурный коэффициент емкости, отражающий изменение емкости в зависимости от температуры, должна быть получена из технической документации (datasheet) производителя.

Корректная интерпретация всех маркировок — рабочего напряжения, допусков, а также учет температурного коэффициента — является залогом надежной и долговечной эксплуатации конденсаторов. Неправильный выбор компонента, основанный на неверной интерпретации или ее отсутствии, ведет к нестабильной работе и преждевременному отказу электронной аппаратуры. Таким образом, внимательное отношение к этим параметрам критически важно для инженера.
